Описание
Назначение и области применения фармацевтического реактора V-100
Фармацевтический реактор V-100 объёмом 600 литров с избыточным давлением и мешалкой предназначен для проведения широкого спектра процессов, критически важных для производства лекарственных средств. Благодаря герметичной конструкции, способности работать под давлением и вакуумом, а также соответствию GMP, реактор позволяет реализовать полный цикл синтеза, очистки, стерилизации и хранения активных фармацевтических субстанций (АФС) и готовых лекарственных форм.
Типовые процессы:
| Процесс | Описание | Примеры продуктов |
|---|---|---|
| Синтез АФС | Проведение химических реакций в контролируемых условиях (температура, давление, перемешивание) | Антибиотики, гормональные препараты, анальгетики |
| Стерилизация под давлением | Нагрев продукта выше 100°C без кипения, выдержка | Стерильные растворы, мази, суспензии |
| Растворение | Полное растворение твёрдых веществ в жидкой фазе | Буферные растворы, растворы для инъекций |
| Экстракция | Извлечение целевых компонентов из твёрдого или жидкого сырья | Экстракты из растительного сырья, очистка АФС |
| Кристаллизация | Контролируемое выпадение кристаллов из раствора | Очистка АФС, получение кристаллических форм |
| Выдержка | Стабилизация продукта при заданных условиях | Реакционные массы, промежуточные продукты |
| Деаэрация | Удаление пузырьков воздуха под вакуумом | Стерильные эмульсии, гели |
Применение в фармацевтике:
Синтез активных фармацевтических субстанций (АФС)
Для производства АФС, требующих герметичности, инертной атмосферы, точного контроля температуры и давления, реактор V-100 может быть выполнен в исполнении с избыточным давлением до 5 бар, с системой инертизации азотом, с возможностью работы с органическими растворителями. Магнитная муфта (опция) обеспечивает полную герметичность при работе с высокотоксичными веществами. Реактор может быть оснащён датчиками pH, растворённого кислорода, мутности для точного управления процессом.
Стерилизация и пастеризация
При работе под избыточным давлением (3–5 бар) возможно проведение стерилизации при температуре 121°C, что позволяет уничтожать микроорганизмы, включая споровые формы, без разрушения термолабильных компонентов. Система SIP обеспечивает стерилизацию самого реактора перед загрузкой, что критически важно для стерильных продуктов.
Приготовление стерильных растворов и суспензий
Для производства растворов для инъекций, глазных капель, суспензий реактор V-100 обеспечивает полное растворение компонентов, стерилизацию in situ и выгрузку в стерильную фасовочную линию. Наличие тензодатчиков позволяет точно дозировать компоненты по массе.
Экстракция
Для выделения целевых компонентов из растительного сырья или из реакционных масс реактор может быть оснащён рубашкой подогрева, мешалкой и системой фильтрации (опция). Работа под давлением ускоряет экстракцию и повышает выход.
Кристаллизация
Реактор может использоваться для контролируемой кристаллизации АФС с заданными параметрами (температура, скорость охлаждения, перемешивание). Возможна установка змеевика для быстрого охлаждения и датчиков мутности для определения точки начала кристаллизации.
Буферные растворы и питательные среды
Для приготовления буферных растворов, используемых в биотехнологиях, реактор V-100 обеспечивает точное дозирование компонентов (тензодатчики), полное растворение, стерилизацию in situ (SIP).
Конструктивные особенности: избыточное давление, герметичность, мешалка, материалы
Материалы и обработка поверхностей
Реактор V-100 изготавливается из нержавеющей стали AISI 316L (1.4435) – хромоникелевой стали с добавлением молибдена, обладающей повышенной коррозионной стойкостью в кислых и щелочных средах, а также при контакте с органическими растворителями. Внутренняя поверхность подвергается электрополировке до шероховатости Ra ≤ 0,4 мкм, что обеспечивает:
-
отсутствие адгезии продукта, лёгкость очистки;
-
предотвращение образования биоплёнок и бактериальных колоний;
-
возможность эффективной мойки (CIP) и стерилизации (SIP);
-
полное соответствие требованиям GMP к чистоте поверхностей.
Все сварные швы выполняются непрерывным швом с полным проплавлением, зачищаются и шлифуются вровень с основным металлом. Отсутствуют зазоры, углубления, резьбовые соединения внутри аппарата – исключены застойные зоны. Предоставляются протоколы сварки, пассивации, электрополировки.
Система избыточного давления
Реактор рассчитан на работу под избыточным давлением до 3–5 бар. Конструктивные элементы, обеспечивающие безопасность и функциональность:
-
Крышка и корпус – усиленные, с толщиной стенок, рассчитанной на расчётное давление.
-
Уплотнение крышки – из материалов, стойких к давлению и температуре (силикон, EPDM).
-
Уплотнение вала мешалки – двойное торцевое уплотнение с промывкой для герметичности под давлением.
-
Предохранительный клапан – настраивается на давление срабатывания, исключает превышение.
-
Манометр – для визуального контроля.
-
Датчик давления – для автоматического управления и блокировок.
Применение избыточного давления позволяет:
-
проводить стерилизацию при температурах выше 100°C без кипения (121°C);
-
ускорять процессы растворения, экстракции, синтеза;
-
осуществлять выгрузку продукта под давлением (пневмотранспорт);
-
предотвращать закипание и потерю ценных компонентов.
Вакуумная система
Вакуумная система (опционально) создаёт остаточное давление до -0,9 бар. Основные компоненты: вакуумный насос, вакуумметр, клапаны, конденсатор (для улавливания паров). Функции:
-
Деаэрация – удаление пузырьков воздуха, растворённого кислорода (критически важно для эмульсий, стерильных продуктов).
-
Снижение температуры кипения – позволяет проводить нагрев при более низких температурах, сохраняя термолабильные компоненты.
-
Ускорение загрузки порошков – вакуумный забор без пыления.
-
Инертизация – создание инертной атмосферы (азот) после вакуумирования.
Рубашка подогрева/охлаждения
Рубашка подогрева – сварная половинного типа, охватывает цилиндрическую часть и днище. Теплоносители:
-
Паровой нагрев – экономичный, быстрый, требует парогенератора.
-
Электрический нагрев – автономный, не требует внешних коммуникаций, прост в установке.
-
Водяной/масляный нагрев – мягкий, подходит для чувствительных продуктов.
-
Охлаждение – подача холодной воды или гликоля.
PID-регулятор поддерживает температуру с точностью ±0,5°C.

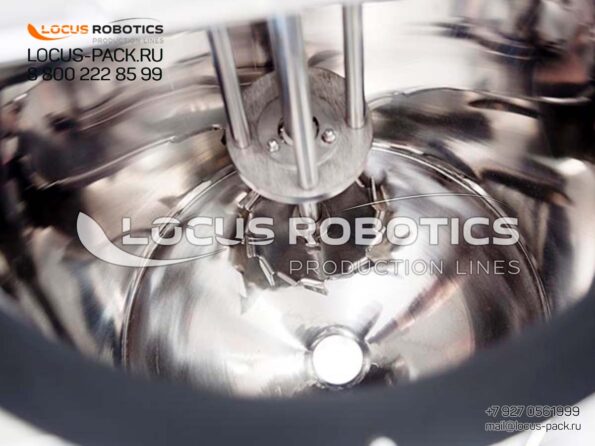

Мешалка
Тип мешалки выбирается в зависимости от вязкости:
| Тип мешалки | Применение | Особенности |
|---|---|---|
| Якорная | Вязкие продукты (мази, пасты) | Очищает стенки, может оснащаться скребками из PTFE |
| Лопастная (турбинная) | Жидкие продукты, интенсивное смешивание | Радиальное перемешивание, подходит для реакций |
| Пропеллерная | Жидкие продукты, растворение | Осевое перемешивание, низкая вязкость |
Привод – мотор-редуктор с частотным преобразователем для плавного регулирования скорости. Уплотнение вала – двойное торцевое с промывкой (для работы под давлением и вакуумом). Для стерильных и высокотоксичных процессов – магнитная муфта (полная герметизация).
Системы CIP и SIP
-
CIP (Cleaning in Place): автоматическая мойка внутренних поверхностей с использованием вращающейся оросительной головки. Программа включает предварительное ополаскивание, мойку щёлочью (NaOH), мойку кислотой (HNO₃), финальное ополаскивание водой для инъекций (WFI). Все стадии контролируются по времени, температуре, концентрации (опционально).
-
SIP (Sterilization in Place): подача насыщенного пара (121–140°C) с выдержкой (например, 30 минут) для стерилизации всех внутренних поверхностей, мешалки, трубопроводов. Контроль по датчикам температуры (термопары, установленные в холодных точках). После стерилизации – продувка стерильным воздухом или азотом.
Автоматизированная система управления
Система управления на базе ПЛК (Siemens S7-1500, Beckhoff CX или аналоги) с сенсорной панелью HMI. Основные функции:
-
Рецептурное управление – хранение до 1000 рецептов, каждый включает многоступенчатый профиль (нагрев, выдержка, охлаждение, скорость мешалки, вакуум, последовательность CIP/SIP).
-
Автоматическое регулирование – PID-регуляторы температуры, давления, поддержание скорости.
-
Регистрация параметров – все технологические параметры записываются в энергонезависимую память с привязкой к партии. Возможен экспорт в виде отчётов (PDF, Excel) или передача в MES/ERP через OPC UA, Profibus, Ethernet/IP.
-
Сигнализация и блокировки – звуковая и визуальная сигнализация при отклонениях, аварийная остановка при критических значениях.
-
Удалённый доступ – опционально, через защищённый VPN, для диагностики и поддержки.
-
Валидационная поддержка – электронные журналы, соответствие требованиям 21 CFR Part 11 (при необходимости).
Схема работы и технологические возможности
Типовой цикл работы реактора V-100 (стерилизация раствора под давлением):
-
Подготовка и SIP. Система автоматически проводит SIP: подача пара, выдержка при 121°C, охлаждение. После SIP – продувка стерильным азотом для создания избыточного давления.
-
Загрузка компонентов. Через загрузочный люк или по стерильным трубопроводам загружаются компоненты. Тензодатчики контролируют массу. При необходимости – вакуумная загрузка пылящих порошков.
-
Герметизация и создание давления. Крышка герметизируется, при необходимости создаётся избыточное давление (подача пара или сжатого воздуха). Предварительно может быть создан вакуум для удаления воздуха.
-
Нагрев. Включается рубашка подогрева, PID-регулятор поднимает температуру до заданного значения (например, 121°C). Давление автоматически регулируется.
-
Выдержка. Продукт выдерживается при заданной температуре и давлении в течение необходимого времени (например, 30 минут). Мешалка работает на заданной скорости. Все параметры регистрируются.
-
Охлаждение. Подаётся охлаждение в рубашку, продукт охлаждается до заданной температуры.
-
Сброс давления. Давление сбрасывается до атмосферного через предохранительный клапан или систему сброса.
-
Выгрузка. Готовый продукт выгружается через нижний клапан (самотеком или под остаточным давлением) в стерильный приёмный танк или фасовочную линию.
-
CIP. После выгрузки запускается программа мойки: ополаскивание, мойка щёлочью, мойка кислотой, финальное ополаскивание водой для инъекций.
-
SIP (перед следующей партией). По завершении CIP проводится SIP для подготовки реактора к следующему циклу.
Все этапы автоматизированы, оператор только выбирает рецепт и запускает процесс.
