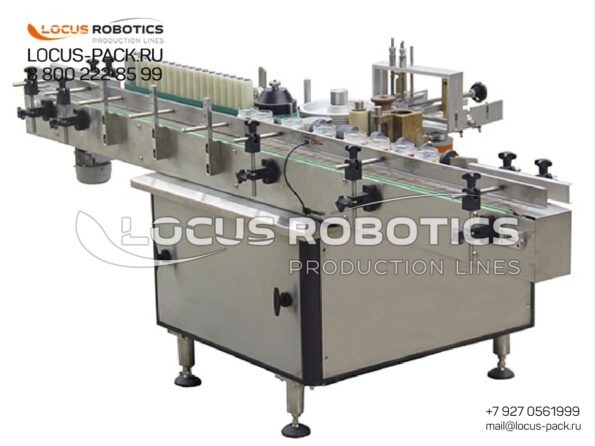

Линейная клеевая этикетировочная машина для нанесения на цилиндрическую тару бумажных резных этикеток LH-200

Описание

Назначение и принцип работы линейной клеевой этикетировочной машины LH-200

Линейная клеевая этикетировочная машина LH-200 предназначена для автоматического нанесения бумажных этикеток на цилиндрическую тару с использованием клея. Линейная компоновка означает, что тара движется по прямой линии (транспортеру), а этикетировочные узлы расположены последовательно. Это классическая и хорошо зарекомендовавшая себя технология, обеспечивающая оптимальный баланс производительности, стоимости и надежности.

Основные области применения:

• Консервная промышленность: Этикетирование стеклянных банок (0.5-3 л) с овощными, фруктовыми, мясными и рыбными консервами, соленьями, вареньем, компотами.

• Ликероводочная промышленность: Нанесение бумажных этикеток на стеклянные бутылки с водкой, коньяком, виски, вином, ликерами.

• Пивоваренная промышленность: Маркировка стеклянных бутылок с пивом (классические бумажные этикетки).

• Производство напитков: Этикетирование стеклянных бутылок с соками, водами, лимонадами.

• Консервная промышленность (жесть): Нанесение бумажных этикеток на жестяные банки с тушенкой, сгущенкой, рыбой, кофе, чаем.

Принцип работы:

1. Загрузка стопки этикеток: Оператор загружает стопку предварительно вырезанных бумажных (резных) этикеток в магазин (приемный лоток) машины. Магазин может иметь значительную емкость, обеспечивая длительную работу без дозагрузки.

2. Подача тары: Бутылки или банки подаются на входящий транспортер. С помощью шнекового делителя и звездочек они разделяются и позиционируются с заданным шагом для обеспечения точной синхронизации с этикетировочным узлом.

3. Отделение и захват этикетки: Специальный механизм (обычно вакуумный) отделяет одну этикетку от стопки и передает ее на клеевые валы.

4. Нанесение клея: Этикетка проходит через клеевую станцию, где на ее оборотную сторону (обычно на края и в центр) наносятся полосы клея. Используется как горячий, так и холодный клей в зависимости от настройки и требований к упаковке.

5. Перенос и наклейка: Этикетка с нанесенным клеем передается на вращающуюся банку или бутылку, которая в этот момент находится в зоне наклейки. Специальный механизм прижимает этикетку, и тара начинает вращаться, оборачивая этикетку вокруг себя.

6. Окончательное разглаживание: Прижимные щетки или валики окончательно разглаживают этикетку, удаляя пузырьки воздуха и обеспечивая плотное прилегание по всей окружности.

7. Выгрузка: Готовые банки с этикетками выводятся с транспортера для дальнейшей упаковки (укладки в короба, паллетирования).

Конструктивные особенности и преимущества линейной машины LH-200

1. Линейный принцип работы:

• Простота и надежность: Линейная компоновка с движением тары по прямой линии обеспечивает простоту конструкции, легкость доступа к узлам для обслуживания и высокую надежность.

• Оптимальная производительность: Обеспечивает производительность, достаточную для большинства средних и крупных производств (до 150 банок/мин).

• Экономичность: Как правило, линейные машины более доступны по цене, чем роторные аналоги с сопоставимой производительностью.

2. Использование резных бумажных этикеток и клея:

• Экономичность: Бумага и клей значительно дешевле самоклеящихся материалов, что дает существенную экономию при больших тиражах.

• Классический внешний вид: Бумажные этикетки на клею имеют традиционный вид, востребованный для многих продуктов (консервы, алкоголь, пиво).

• Универсальность: Возможность работы с горячим или холодным клеем позволяет адаптироваться к разным технологическим процессам и требованиям к упаковке.

3. Подача этикеток из стопки:

• Простота и надежность: Классический и хорошо отработанный механизм подачи, устойчивый к сбоям. Оператору легко контролировать наличие этикеток и пополнять стопку.

• Работа с резными этикетками: Идеально подходит для этикеток сложной формы (не прямоугольных), которые нельзя наносить с рулона.

4. Широкий диапазон тары:

• Банки до 3 литров: Специализируется на крупной таре, включая стандартные стеклобанки для консервации.

• Жестяные банки: Эффективно этикетирует металлическую тару, широко используемую в пищевой промышленности.

Типы продукции и упаковочных материалов (Образцы)

LH-200 идеально подходит для этикетирования следующей продукции:

• Консервы:

  • Стеклянные банки с огурцами, помидорами, лечо, икрой, компотами, вареньем, джемами, грибами (0.5-3 л).

  • Жестяные банки с тушенкой, сгущенным молоком, паштетами, рыбой (шпроты, сайра, скумбрия), кофе, чаем.

• Алкогольная продукция:

  • Стеклянные бутылки с водкой, коньяком, бренди, виски, вином, шампанским, пивом.

• Напитки:

  • Стеклянные бутылки с соками, квасом, лимонадом, минеральной водой.

• Соусы и заправки:

  • Стеклянные банки с кетчупом, майонезом, горчицей, аджикой, томатной пастой.

Варианты комплектации и дополнительные опции

• Базовая комплектация: Магазин для этикеток, клеевая станция (горячий или холодный клей), транспортер с системой деления и позиционирования, система наклейки и разглаживания.

• С датером: Для нанесения даты и номера партии на этикетку.

• С системой контроля наличия этикетки: Для автоматической остановки при пустом магазине.

• С системой счета готовой продукции.

• С дополнительным этикетировочным модулем: Для нанесения контрэтикетки (требуется последовательная установка двух машин).

Соответствие стандартам и требованиям

• Для пищевой промышленности: Соответствие строгим санитарным нормам. Используемые клеи должны иметь допуск для косвенного контакта с пищевой продукцией.

• Надежность: Промышленное исполнение, рассчитанное на интенсивную эксплуатацию в две-три смены.

Пошаговый цикл работы:

1. Загрузка стопки: Этикетки загружаются в магазин.

2. Подача банки: Банка подается транспортером и делится шнеком.

3. Отделение: Вакуум отделяет одну этикетку от стопки.

4. Нанесение клея: Этикетка проходит через клеевые валы.

5. Наклейка: Этикетка прижимается к вращающейся банке.

6. Разглаживание: Щетки прикатывают этикетку.

7. Выход: Готовая банка покидает линию..

Сравнительный анализ: линейная машина LH-200 vs. роторная машина LH-1000

Экономическая эффективность и сроки окупаемости

• Экономия на материалах: Использование дешевой бумаги и клея дает значительную экономию при больших объемах (консервные заводы, ликероводочные заводы).

• Оптимальная производительность: Обеспечивает производительность, достаточную для большинства предприятий, без излишних затрат на более сложное роторное оборудование.

• Простота и надежность: Снижает затраты на обслуживание и ремонт.

• Окупаемость: Для крупных производств с объемами в миллионы банок в год окупается за 1.5-2.5 года за счет экономии на расходных материалах.
