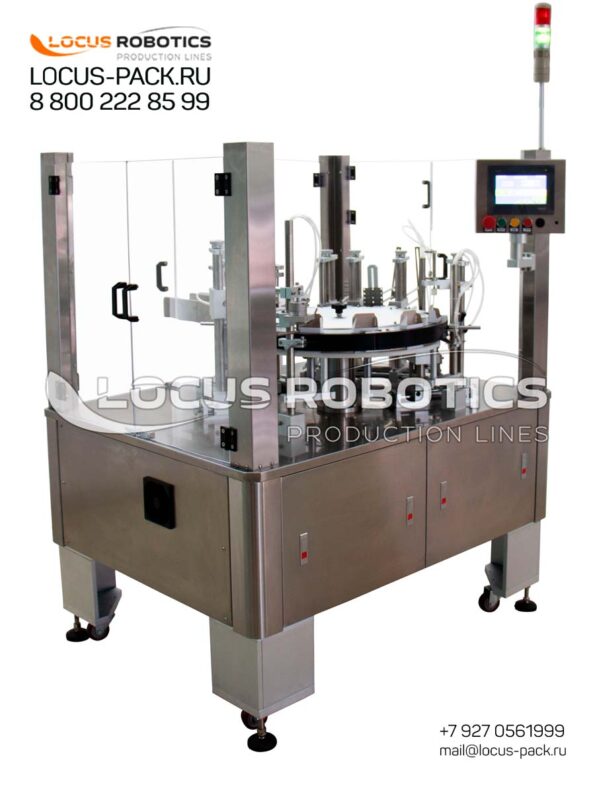

Полуавтоматическая картонажная машина LRC-50

Описание

Назначение и сферы применения картонажной машины LRC-50

Полуавтоматическая картонажная машина LRC-50 предназначена для автоматической укладки мелкой штучной продукции в индивидуальные картонные коробки. Оборудование является оптимальным решением для малых и средних производств, где требуется надежная, компактная и гибкая упаковка с возможностью быстрой переналадки.

Основные сферы применения:

Фармацевтическая промышленность
- Упаковка флаконов с жидкими лекарствами (сиропы, капли, растворы) в картонные коробки.
- Упаковка туб с мазями, гелями, кремами.
- Упаковка блистеров с таблетками, капсулами.
- Упаковка пробирок с диагностическими реагентами.
- Упаковка с инструкцией (опционально).
- Соответствие требованиям GMP.
Косметическая промышленность
- Упаковка флаконов с шампунями, гелями, лосьонами, кремами.
- Упаковка туб с косметическими средствами.
- Упаковка губной помады в индивидуальные коробки.
- Упаковка баночек с кремами, масками.
- Упаковка пробников, мини-упаковок.
Пищевая промышленность
- Упаковка флаконов с маслом, соусами, приправами.
- Упаковка туб с пастами, концентратами.
- Упаковка банок с вареньем, медом, консервами (малые объемы).
- Упаковка шоколадных изделий, конфет в коробки.
- Упаковка блистеров с жевательной резинкой, леденцами.
Химическая промышленность
- Упаковка флаконов, туб с бытовой химией, автохимией (малые объемы).
Парфюмерная промышленность
- Упаковка флаконов духов, парфюмерных пробников в картонные коробки.
Контрактное производство и упаковка
- Упаковка продукции для сторонних заказчиков (малые и средние серии).

Благодаря компактности, универсальности и возможности укладки инструкции, LRC-50 является оптимальным выбором для линий с производительностью от 20 до 50 коробок/мин.

Конструктивные особенности карусельного (роторного) исполнения

Картонажная машина LRC-50 имеет ряд конструктивных особенностей, обеспечивающих компактность, высокую производительность и надежность.

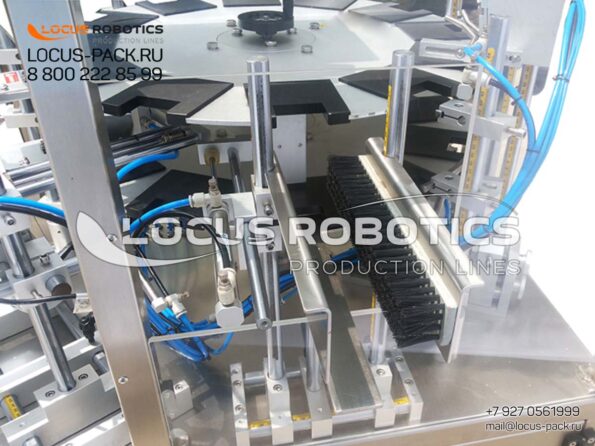

Карусельный (роторный) механизм

Вращающийся стол (ротор) с гнездами для коробок (количество позиций от 4 до 8).
На каждой позиции последовательно выполняются операции: захват и раскрытие коробки, укладка инструкции (опция), загрузка продукции, закрытие клапанов (все четыре клапана), выгрузка готовой упаковки.
Плавное вращение с регулируемой скоростью, обеспечивающее стабильное позиционирование.

Магазин для пустых коробок

Вертикальный магазин для плоских картонных заготовок (предварительно склеенных, в сложенном виде).
Емкость до 200 коробок (зависит от толщины картона).
Автоматический захват и раскрытие коробки с помощью пневматических присосков.
Датчики наличия коробок в магазине.

Модуль укладки инструкции (опция)

Магазин для листовок/инструкций (емкость до 200 шт., зависит от толщины бумаги).
Автоматический захват листовки (пневматическими присосками), складывание (при необходимости) и укладка внутрь раскрытой коробки.
Синхронизация с циклом работы карусели.

Магазин-податчик продукции

Интегрированный магазин для продукции (флаконы, тубы) с ручной загрузкой оператором (для малых серий).
Для автоматической подачи – подключение к внешнему ориентатору (CF-10) или элеватору (CP-10).
Автоматическая синхронизация подачи продукции с позиционированием коробки.

Система закрытия клапанов

Пневматические механизмы для последовательного закрытия четырех клапанов коробки (боковые, верхние, нижние).
Регулируемое усилие для бережного закрытия без повреждения картона.
Контроль правильности закрытия с помощью датчиков.

Система выгрузки

После закрытия клапанов готовая упаковка выталкивается из гнезда карусели на выходной конвейер или в сборник.

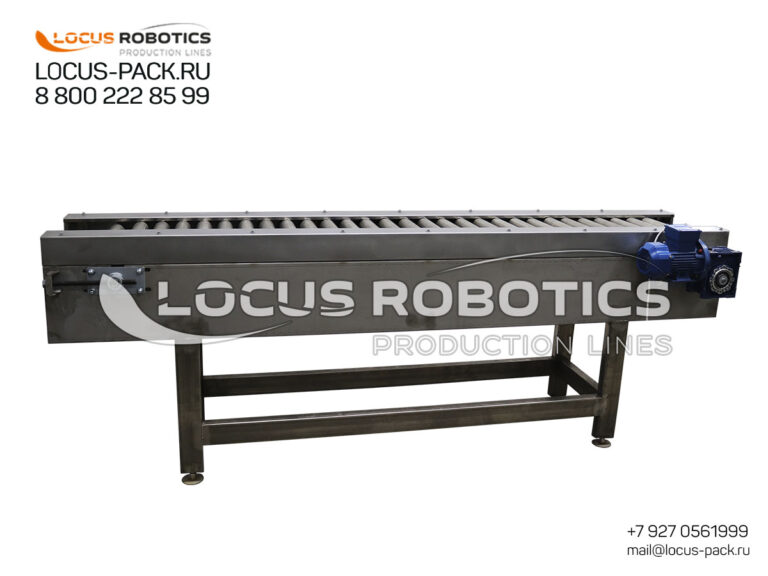

Опционально – ленточный конвейер для подачи упаковок к следующему оборудованию (этикетировщик, паллетайзер).

Система управления

Промышленный ПЛК с сенсорной панелью (7”).
Русифицированный интерфейс, интуитивно понятное меню.
Хранение рецептов (до 100) для различных SKU (размер коробки, тип продукции, скорость вращения).
Счетчик упакованных коробок, счетчик наработки.
Журнал событий для аудита.

Быстрая переналадка

Смена формата коробки и типа продукции:
- Замена гнезд карусели (5–10 минут).
- Регулировка механизмов захвата, раскрытия коробки и закрытия клапанов (5–10 минут).
- Настройка магазина-податчика продукции (2–3 минуты).
- Настройка модуля укладки инструкции (при наличии) – 5–10 минут.
- Выбор рецепта на сенсорной панели (1–2 минуты).
  Общее время переналадки – 10–20 минут.

Санитарная безопасность

Все контактирующие с продукцией поверхности из нержавеющей стали AISI 304 с полировкой (Ra ≤ 0,8 мкм).
Конструкция не имеет зазоров и труднодоступных мест, легко очищается.
Возможность проведения влажной и пеной очистки, использование дезинфицирующих средств.

Безопасность

Защитные кожухи на движущихся частях.
Аварийная остановка.
Соответствие ГОСТ Р МЭК 60204-1-2002.

Типы продукции и коробок, поддерживаемые LRC-50

Тип продукции	Примеры	Размеры продукции	Особенности
Флаконы (стеклянные, пластиковые)	Для сиропов, шампуней, духов	высота 30–100 мм, диаметр 15–40 мм	Требуют бережного захвата, опционально – ориентатор
Тубы (алюминиевые, пластиковые)	Для мазей, кремов, зубных паст	высота 40–100 мм, диаметр 15–30 мм	Могут быть с колпачком, требуют аккуратной подачи
Губная помада	Твердая помада в пластиковом футляре	высота 60–80 мм, диаметр 15–20 мм	Требует бережного обращения, опционально – ориентатор по этикетке
Банки (стеклянные, пластиковые)	Для кремов, варенья, меда	высота 30–80 мм, диаметр 30–50 мм	Широкогорлые, устойчивая форма
Пробирки	Для диагностики, анализов	высота 50–100 мм, диаметр 10–15 мм	Узкие, требуют точного позиционирования
Блистеры	Таблетки, капсулы, конфеты	30×20×5 мм – 100×70×15 мм	Плоские, требуют бережной подачи
Коробки (картонные)	Стандартные, литографированные, с окошком	мин. 30×20×15 мм, макс. 100×60×60 мм	Заготовки предварительно склеенные, в сложенном виде
Инструкция (листовка)	Бумажные листовки, вкладыши	формат A6, A5 (сложенные)	Автоматическая укладка в коробку (опция)

Тип продукции

Примеры

Размеры продукции

Особенности

Флаконы

(стеклянные, пластиковые)

Для сиропов,

шампуней, духов

высота 30–100 мм, диаметр 15–40 мм

Требуют бережного захвата,

опционально – ориентатор

Тубы

(алюминиевые, пластиковые)

Для мазей, кремов,

зубных паст

высота 40–100 мм, диаметр 15–30 мм

Могут быть с колпачком,

требуют аккуратной подачи

Губная помада

Твердая помада

в пластиковом футляре

высота 60–80 мм, диаметр 15–20 мм

Требует бережного обращения,

опционально – ориентатор по этикетке

Банки

(стеклянные, пластиковые)

Для кремов,

варенья, меда

высота 30–80 мм, диаметр 30–50 мм

Широкогорлые,

устойчивая форма

Пробирки

Для диагностики,

анализов

высота 50–100 мм, диаметр 10–15 мм

Узкие,

требуют точного позиционирования

Блистеры

Таблетки, капсулы,

конфеты

30×20×5 мм – 100×70×15 мм

Плоские,

требуют бережной подачи

Коробки

(картонные)

Стандартные, литографированные,

с окошком

мин. 30×20×15 мм, макс. 100×60×60 мм

Заготовки предварительно

склеенные, в сложенном виде

Инструкция

(листовка)

Бумажные листовки,

вкладыши

формат A6, A5 (сложенные)

Автоматическая укладка

в коробку (опция)

Соответствие стандартам GMP, HACCP и требованиям к чистоте

Картонажная машина LRC-50 разработана с учетом требований к оборудованию для пищевой, фармацевтической и других отраслей.

Соответствие GMP

Все контактирующие с продукцией поверхности из нержавеющей стали AISI 304 с полировкой (Ra ≤ 0,8 мкм), для фармацевтики – AISI 316L с электрополировкой.
Конструкция исключает зазоры и труднодоступные места для очистки.
Возможность проведения влажной и пеной очистки, использование дезинфицирующих средств.
Документация IQ/OQ для валидации (по запросу).

Соответствие HACCP

Материалы имеют сертификаты для контакта с пищевыми продуктами (при необходимости).
Конструкция позволяет проводить влажную и пенную очистку.
Отсутствие острых кромок исключает повреждение упаковки.

Безопасность

Защитные кожухи на движущихся частях.
Аварийная остановка.
Соответствие ГОСТ Р МЭК 60204-1-2002.

📜 Запланируйте онлайн-демонстрацию работы линии.

💡 Укажите в запросе: Целевой объем производства (например бутылок/час), основные типы Вашей тары, укупорки, этикетки и т.п.

🔬 Закажите виртуальную приемочную проверку (FAT) с нашими инженерами и на Ваших образцах.

🔍Готовы вывести свое производство на новый уровень качества и эффективности?

💎Нужна безупречная автоматизация для фасовочно-упаковочного производства?

✅ Гарантия соответствия стандартам (СанПиН, ТР ТС, GMP, HACCP).

✅ 24/7 — круглосуточная поддержка.

✅ Гарантия на оборудование 24 месяца и выход на проектную производительность.

✅ Сервисные инженеры и запчасти в наличии в РФ и странах СНГ.

📈Начните с аудита: получите бесплатный план модернизации Вашего участка розлива (или упаковки)!

📥Бесплатная разработка конфигурации линии под Ваши продукты и задачи с валидацией производительности!

🎓Свяжитесь со специалистами по упаковочному оборудованию:

✉ Email:mail@locus-pack.ru

📞 Phone: 8 800 222 85 99

📞 Phone: +7 927 056-19-99

🌍 Региональные сервисные хабы: Москва (РФ и СНГ), Дубай (Ближний Восток и Африка).

📄 Инжиниринг под задачу: Разработка нестандартных решений для уникальных продуктов и тары за 1-2 недели.

⚙️ Быстрая адаптация: Изменение конфигурации оборудования под Ваши конкретные продукты и образцы в сжатые сроки.

🌐 Закажите аудит эффективности: Бесплатный анализ Вашей текущей линии с гарантией повышения производительности.

🛠️ Пуско-наладка на месте: Доступна в ключевых регионах в течение 72 часов с момента поставки.

📊 Гарантия выхода на проектную мощность: Шеф-монтаж и ввод в эксплуатацию с достижением заявленных показателей.

🔧 Комплекты ЗИП: Региональный склад запчастей для поставки в течение 24 часов.

🌡️ Бесплатный тест на совместимость с использованием образцов Вашей тары, продукта и упаковки.

⚡Адаптация электрооборудования под напряжение 380В (50Гц) — стандарт для промышленных предприятий РФ и СНГ.

🛡️Поддержка на русском языке — удаленный мониторинг и консультации 24/7.

📥Включено: Круглосуточная удаленная поддержка и помощь в валидационных процедурах (IQ/OQ).

✉️Локализованный интерфейс: Панель оператора на русском языке, техническая документация на русском.

🧼Дорожная карта соответствия стандартам:

Сертификаты: Сертификация по требованиям ЕАЭС (ТР ТС), добровольные сертификаты ГОСТ Р.
Гигиеническое исполнение: Контактные части из нержавеющей стали AISI 304 (стандарт) или AISI 316L (опция), возможности для CIP-мойки.
Отраслевая специфика: Конструктивные решения, отвечающие строгим требованиям к производству фармацевтической и пищевой продукции.

Характеристики

Параметр	Значение
Тип машины	Карусельная (роторная), полуавтоматическая (с автоматической загрузкой продукции из магазина-податчика или внешнего ориентатора)
Производительность	до 50 коробок/мин (в зависимости от размера коробки и типа продукции)
Тип коробок	Картонные коробки (европоддон, литографированные, с окошком, стандартные)
Размеры коробки (Д×Ш×В)	мин. 30×20×15 мм, макс. 100×60×60 мм (возможна адаптация под другие размеры)
Тип продукции	Флаконы (стеклянные, пластиковые), тубы (алюминиевые, пластиковые), губная помада, банки, пробирки, блистеры, мелкие предметы
Размеры продукции	высота 30–100 мм, диаметр/ширина 15–50 мм
Количество позиций карусели	4–8 (в зависимости от конфигурации)
Магазин для коробок	Вертикальный магазин, емкость до 200 коробок (зависит от толщины картона)
Магазин-податчик продукции	Интегрированный магазин (ручная загрузка оператором) или подключение к внешнему ориентатору/элеватору
Модуль укладки инструкции (опция)	Автоматическая укладка листовок/инструкций в коробку перед загрузкой продукции, емкость магазина до 200 листовок
Материал контактирующих поверхностей	Нержавеющая сталь AISI 304 (стандарт), AISI 316L (опционально)
Тип привода	Электромотор с редуктором, частотный преобразователь
Мощность привода	0,75 – 1,5 кВт
Напряжение питания	220 В, 50 Гц (однофазное)
Пневмоподготовка	сжатый воздух 6–8 бар, расход до 100 л/мин (для узлов захвата, раскрытия коробок и закрытия клапанов)
Управление	ПЛК с сенсорной панелью (7”), русифицированный интерфейс, хранение рецептов (до 100), счетчик наработки
Интерфейсы	Ethernet, USB, дискретные сигналы, Modbus, Profinet (опция)
Габаритные размеры (Д×Ш×В)	1200×1000×1500 мм
Вес	250–350 кг (в зависимости от исполнения)
Уровень защиты	IP54 (стандарт), IP65 (опционально)
Температурный режим эксплуатации	+5…+40 °C

Примечание: возможна адаптация под нестандартные размеры коробок и продукции, специальные покрытия, а также исполнение для взрывоопасных зон (ATEX).

Опции и интеграция

Картонажная машина LRC-50 может быть дооснащена опциями для расширения функциональности.

Опции для подачи продукции

Виброориентатор CF-10 – для автоматической ориентации и подачи флаконов, туб, губной помады.
Элеватор CP-10 – для автоматической подачи продукции из бункера большого объема.
Магазин-податчик увеличенной емкости – для бесперебойной работы без частой дозагрузки.
Система отбраковки продукции – удаление дефектных единиц перед упаковкой.

Опции для укладки инструкции

Модуль укладки инструкции – автоматическая укладка листовок/инструкций внутрь коробки перед загрузкой продукции. Включает магазин для листовок, механизм захвата и подачи.
Модуль складывания инструкции – для предварительного складывания листовок (формат А4 в А6 и т.д.).

Опции для маркировки и этикетирования

Модуль этикетирования – нанесение этикеток на коробку после упаковки.
Принтер для маркировки – термотрансферный, струйный или лазерный для печати даты, номера партии, штрих-кода на коробке.
Модуль проверки штрих-кода (verifier) – верификация качества печати.

Опции для автоматизации

Сенсорная панель управления (входит в базовую комплектацию) – с русифицированным интерфейсом, хранением рецептов, счетчиком наработки.
Интеграция с линией через протоколы (Modbus, Profinet, OPC UA) – для синхронизации с этикетировщиком, паллетайзером.
Система удаленного мониторинга – доступ к статистике через веб-интерфейс.
Накопительный стол на выходе – для буферизации готовых коробок.

Конструктивные опции

Закрытый корпус – для работы в чистых зонах (фармацевтика).
Колесная платформа – для мобильности.
Взрывозащищенное исполнение (ATEX) – для работы во взрывоопасных зонах.
Исполнение из AISI 316L – для агрессивных сред.

Интеграция в линию
Картонажная машина LRC-50 может быть установлена:

После ориентатора и питателя (CF-10, CP-10) – для автоматической подачи продукции.
Перед этикетировочной машиной или паллетайзером – для завершения упаковки.
Как самостоятельный полуавтоматический пост упаковки (с ручной загрузкой продукции).

Кейсы

Пример 1. Фармацевтическая линия (упаковка флаконов с инструкцией)
Задача: упаковка стеклянных флаконов (50 мл) в картонные коробки с обязательной укладкой инструкции. Производительность – 40 коробок/мин.
Решение: LRC-50 с модулем укладки инструкции, магазином-податчиком для флаконов, подключенным к ориентатору CF-10. Результат: производительность 40 коробок/мин, соответствие GMP.

Пример 2. Косметическое производство (упаковка губной помады)
Задача: упаковка губной помады в индивидуальные коробки (европоддон). Производительность – 30 коробок/мин. Требуется бережное обращение.
Решение: LRC-50 с мягкими гнездами карусели, специальным магазином-податчиком для помады. Результат: стабильная упаковка, отсутствие повреждений.

Пример 3. Пищевое производство (упаковка туб с пастой)
Задача: упаковка алюминиевых туб с пастой (40 мл) в картонные коробки. Производительность – 35 коробок/мин.
Решение: LRC-50 с адаптированными гнездами для туб, опцией маркировки (печать даты). Результат: полная автоматизация, снижение ручного труда.

Пример 4. Парфюмерное производство (упаковка флаконов духов)
Задача: упаковка стеклянных флаконов духов (50 мл) в литографированные коробки. Производительность – 50 коробок/мин.
Решение: LRC-50 с высокой скоростью, опцией этикетирования. Результат: производительность 50 коробок/мин, идеальное качество упаковки.

Пример 5. Лабораторное производство (упаковка пробирок)
Задача: упаковка пластиковых пробирок (10 мл) в картонные коробки для диагностических наборов. Производительность – 45 коробок/мин.
Решение: LRC-50 с узкими гнездами, опциональным ориентатором. Результат: стабильная упаковка, быстрая переналадка.

Оплата и доставка

Мы обеспечиваем полную поддержку на всех этапах.

Предпродажная подготовка

Анализ образцов коробок (размеры, материал) и продукции (размеры, форма).
Подбор конфигурации (гнезда карусели, магазин-податчик, опции).
Тестовый запуск с вашими образцами на нашем стенде с протоколированием результатов.
Составление коммерческого предложения.

Поставка и ввод в эксплуатацию

Отгрузка со склада в Москве или под заказ (сроки от 6 до 10 недель).
Транспортировка в деревянной обрешетке.
Шеф-монтаж и пусконаладка на площадке заказчика (выезд инженера в любой регион РФ и СНГ).
Обучение персонала работе с оборудованием, настройке рецептов и переналадке.

Гарантия и послегарантийное обслуживание

Гарантия 12 месяцев на все узлы и механизмы.
Расширенный сервисный контракт (2, 3 или 5 лет) с регулярными профилактическими выездами.
Склад запасных частей в Москве: гнезда карусели, присоски, пневмоклапаны, датчики, блоки управления.
Удаленная техническая поддержка.

Финансовые условия

Отсрочка платежа для постоянных клиентов.
Лизинг.
Специальные цены для комплексных проектов.

FAQ

Вопрос: Для каких типов продукции подходит LRC-50?
Ответ: Машина подходит для упаковки флаконов, туб, губной помады, банок, пробирок, блистеров и других мелких штучных изделий высотой 30–100 мм, диаметром/шириной 15–50 мм.

Вопрос: Какие типы коробок можно использовать?
Ответ: LRC-50 работает с картонными коробками (европоддон, литографированные, с окошком, стандартные) размером от 30×20×15 мм до 100×60×60 мм. Возможна адаптация под другие размеры.

Вопрос: Как происходит подача продукции?
Ответ: Продукция может подаваться из интегрированного магазина-податчика (ручная загрузка оператором) или автоматически из внешнего ориентатора (CF-10) или элеватора (CP-10). Машина синхронизирует подачу продукции с позиционированием коробки на карусели.

Вопрос: Что такое модуль укладки инструкции и как он работает?
Ответ: Модуль укладки инструкции – это опциональное устройство, которое автоматически захватывает листовку (инструкцию) из магазина, при необходимости складывает её и укладывает внутрь раскрытой коробки перед загрузкой продукции. Емкость магазина – до 200 листовок.

Вопрос: Как быстро происходит переналадка на другой формат?
Ответ: Переналадка включает замену гнезд карусели (5–10 минут), регулировку механизмов захвата и закрытия клапанов (5–10 минут), настройку магазина-податчика (2–3 минуты) и выбор рецепта (1–2 минуты). С учетом модуля инструкции – дополнительные 5–10 минут. Общее время – 10–25 минут.

Вопрос: Требуется ли для работы внешний сжатый воздух?
Ответ: Для узлов захвата коробок, раскрытия, закрытия клапанов и работы модуля инструкции (при наличии) требуется подключение к сжатому воздуху (6–8 бар). Привод карусели работает от электропитания.

Вопрос: Соответствует ли машина требованиям GMP?
Ответ: Да, LRC-50 может быть изготовлена в исполнении из нержавеющей стали AISI 316L с электрополировкой, поставляться с документацией IQ/OQ для фармацевтических производств.

Вопрос: Можно ли интегрировать LRC-50 с этикетировочной машиной?
Ответ: Да, на выходе машины может быть установлен ленточный конвейер, подающий упакованные коробки на этикетировщик или в накопитель. Предусмотрены интерфейсы синхронизации.

Вопрос: Какова производительность машины?
Ответ: Производительность составляет до 50 коробок/мин. Фактическая производительность зависит от размера коробки, типа продукции и сложности упаковки (наличие инструкции).

Вопрос: Какова степень защиты от влаги и пыли?
Ответ: Стандартное исполнение – IP54. Для производств с влажной уборкой (фармацевтика, пищевая) возможно исполнение IP65.

Вопрос: Какая гарантия на оборудование?
Ответ: Гарантия 12 месяцев на все узлы и механизмы. Для линий «под ключ» возможна увеличенная гарантия.
