Обкатчик этикеток LW-20 с бесконечной лентой

Описание

Назначение и принцип работы ленточного обкатчика LW-20

Ленточный обкатчик этикеток LW-20 является финишным модулем в линиях этикетирования, предназначенным для устранения дефектов нанесения этикетки. Он обеспечивает плотное и равномерное прилегание этикетки к поверхности цилиндрической тары, что критически важно как для эстетичного внешнего вида продукции, так и для ее дальнейшей транспортировки и хранения.

Основные области применения:

• Пищевая промышленность: Разглаживание этикеток на бутылках с водой, напитками, маслом, соусами; на банках с консервацией.

• Косметическая промышленность: Обработка этикеток на флаконах с шампунями, гелями, кремами, лосьонами.

• Химическая промышленность: Финишная обработка этикеток на бутылках и канистрах с бытовой химией, автохимией.

• Фармацевтическая промышленность: Этикетирование флаконов с лекарственными средствами (сиропы, растворы).

• Производство напитков: Линии розлива пива, вина, лимонадов.

Принцип работы:
Модуль устанавливается непосредственно после аппликатора этикеток на линии с ленточным или роликовым конвейером.

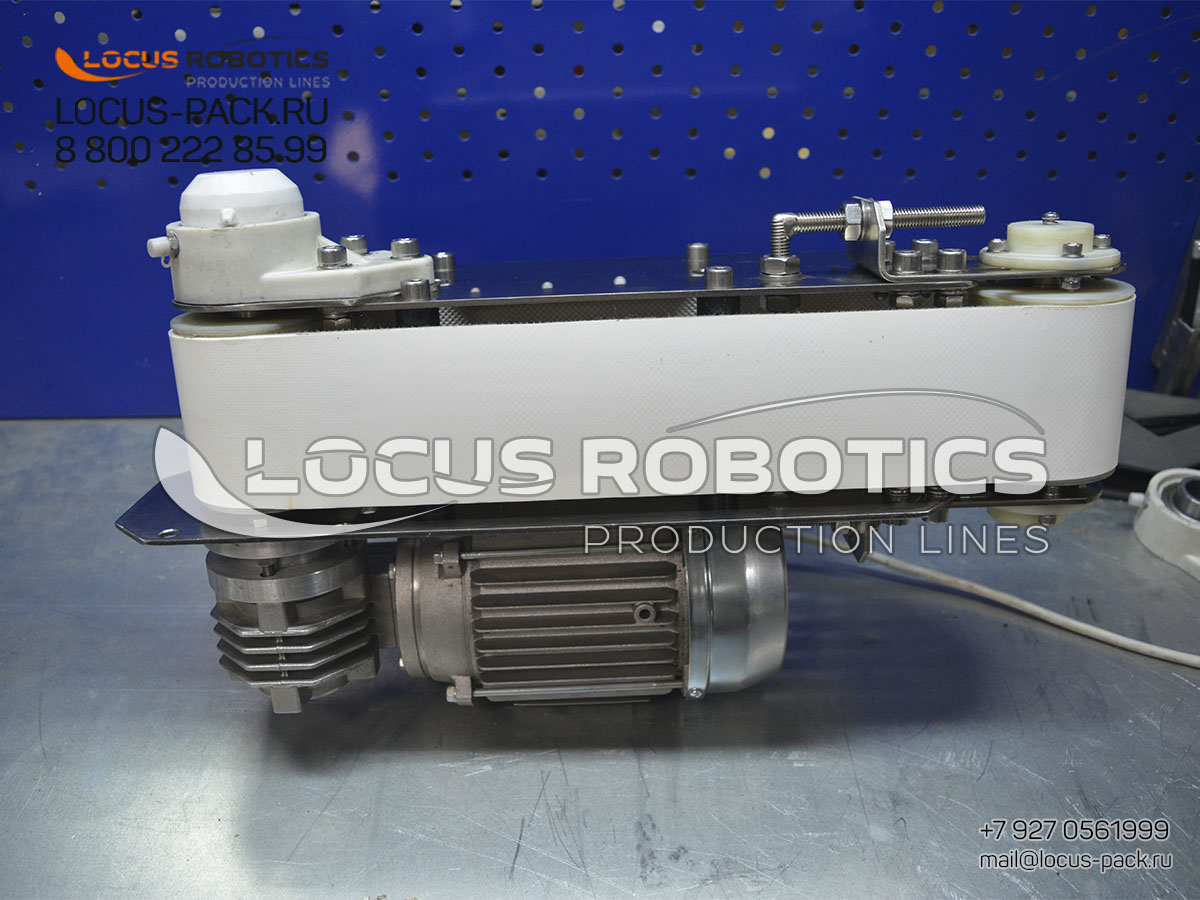

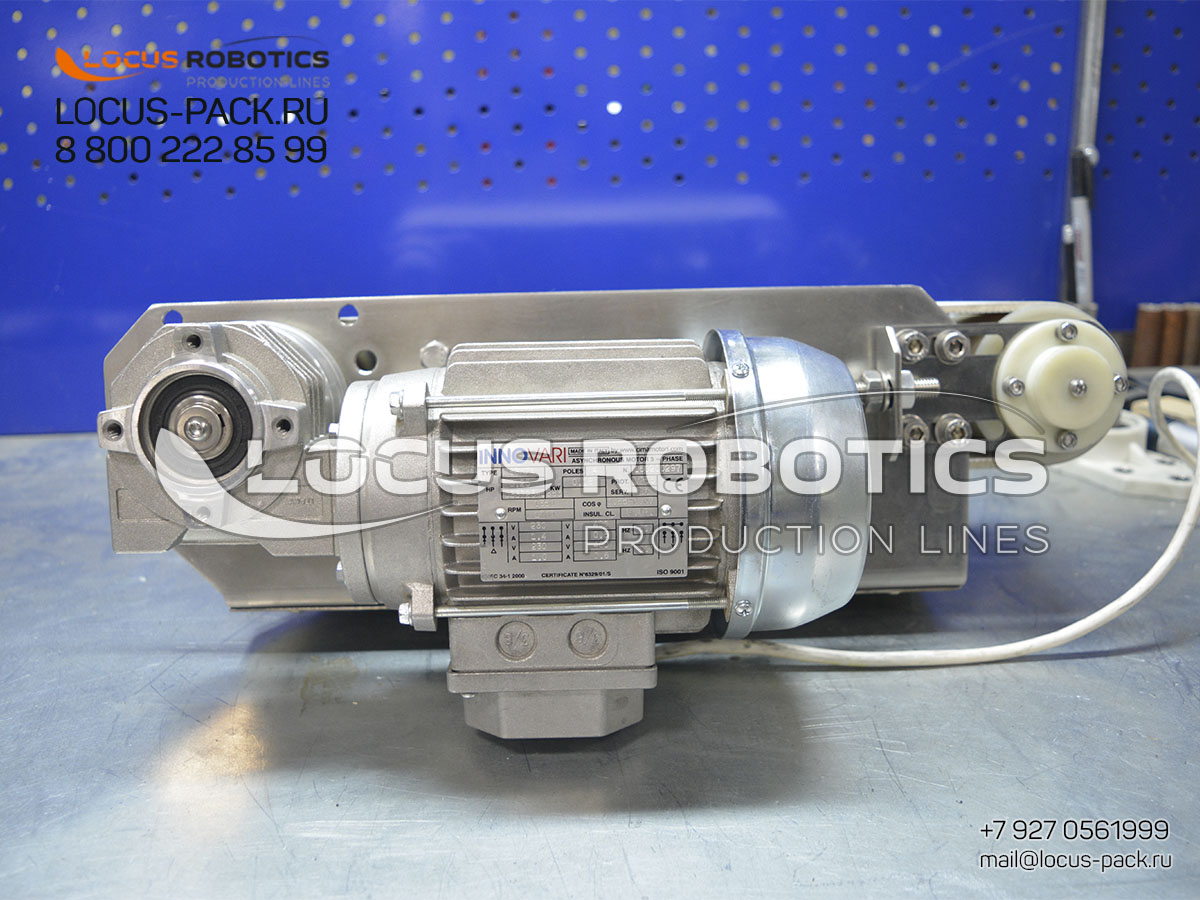

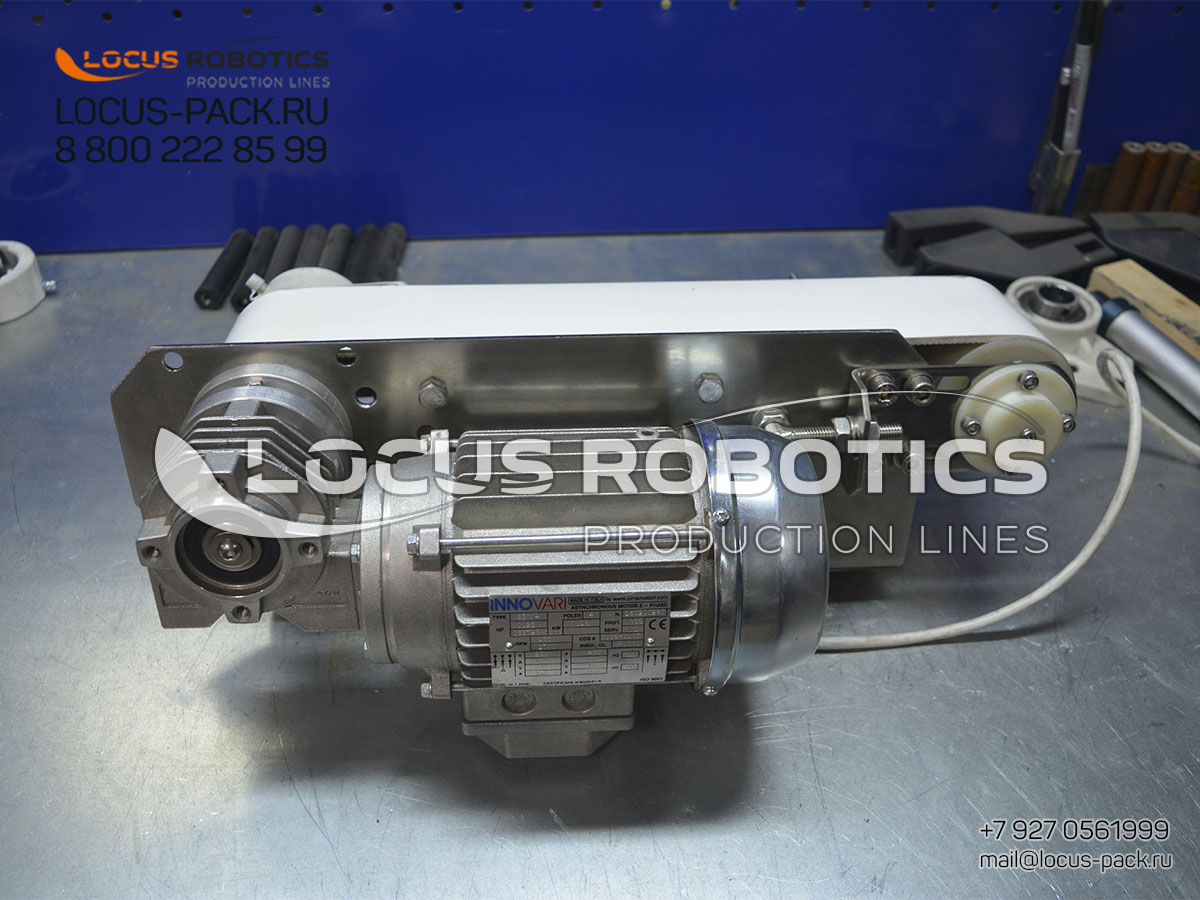

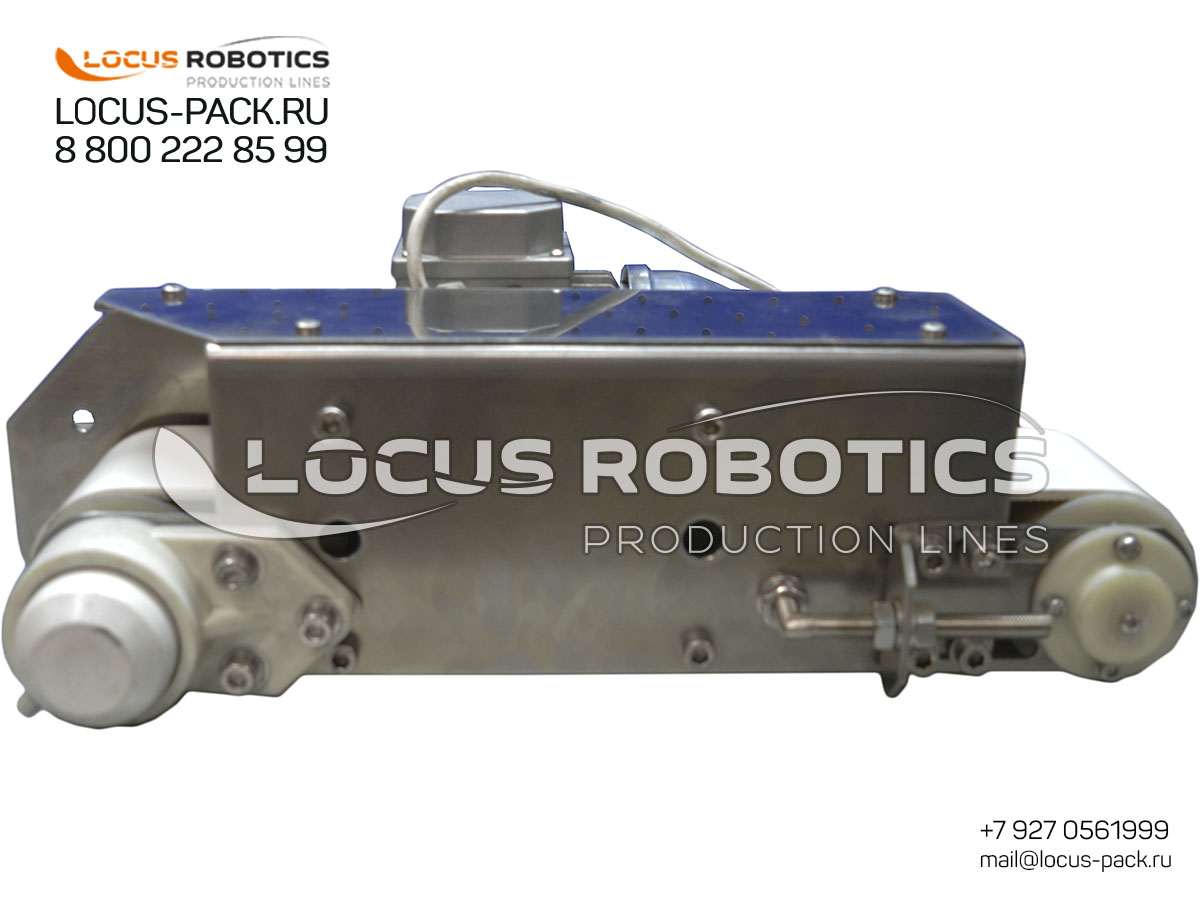

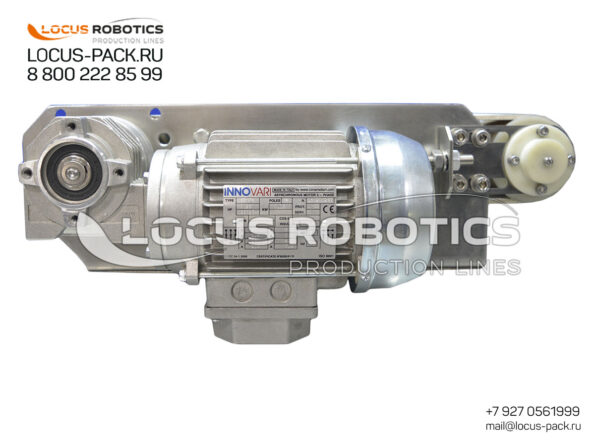

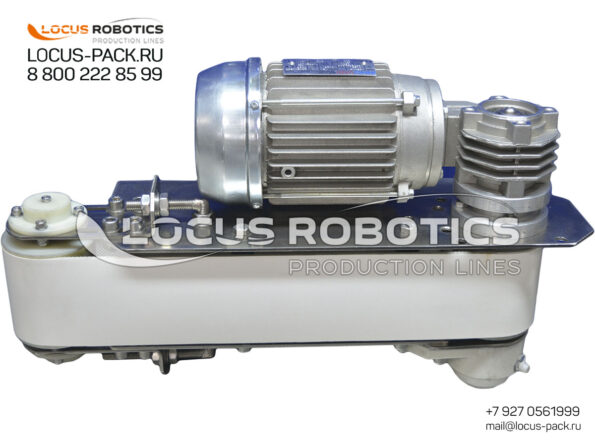

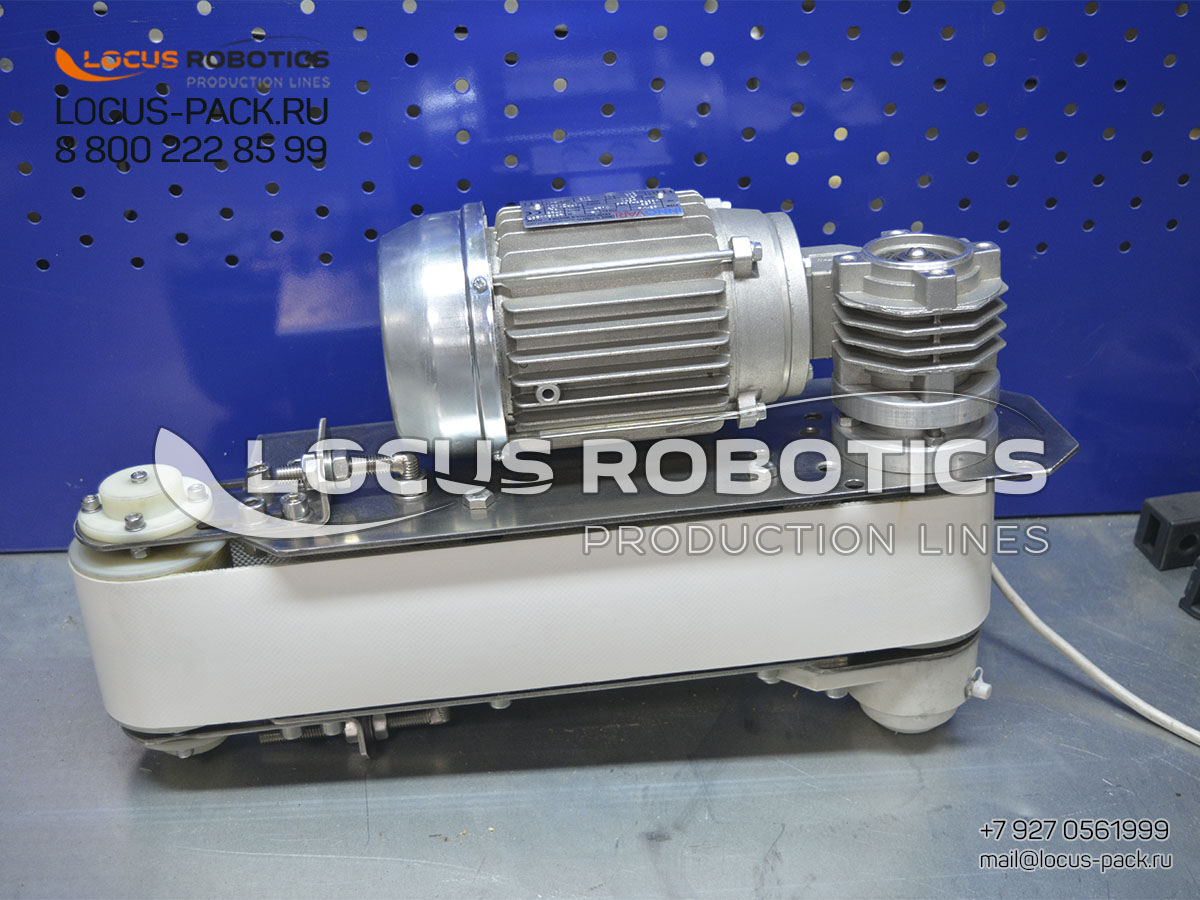

1. Бесконечная лента приводится в движение электродвигателем и вращается между двумя валиками.

2. Лента расположена таким образом, что одна из ее ветвей находится в непосредственной близости от движущейся тары, образуя «обкаточную зону».

3. Бутылка или банка с нанесенной этикеткой входит в обкаточную зону. С одной стороны она прижимается к ленте, с другой — к опорному ролику или направляющей.

4. За счет трения лента проворачивает тару (или тара проворачивается, увлекаемая лентой) и одновременно прикатывает этикетку, разглаживая все неровности.

5. Скорость движения ленты регулируется частотным преобразователем для синхронизации со скоростью конвейера.

Конструктивные особенности и преимущества

1. Ленточный механизм обкатки:

• Равномерное усилие: Бесконечная лента обеспечивает равномерное давление по всей ширине этикетки на протяжении всего времени контакта. Это особенно важно для широких этикеток и тары с рельефной поверхностью.

• Бережное воздействие: Эластичность ленты и регулируемое натяжение предотвращают повреждение этикетки и царапины на таре.

• Эффективность: Ленточный обкатчик эффективен для тары среднего диаметра, где требуется хороший контакт по всей окружности.

2. Регулируемый привод:

• Частотный преобразователь: Позволяет точно синхронизировать скорость ленты со скоростью конвейера, обеспечивая оптимальное время контакта для качественного разглаживания.

• Плавная регулировка: Легко адаптируется под разные скорости линии и разные типы продукции.

3. Универсальность и простота интеграции:

• Альтернатива трехроликовым обкатчикам: Ленточный механизм может быть предпочтительнее для тары с хрупкими этикетками или там, где требуется более «мягкий» контакт.

• Легкая установка: Модуль имеет компактные размеры и стандартные крепления, позволяющие быстро интегрировать его в существующие линии.

• Не требует сложной настройки: После установки требуется лишь регулировка скорости и положения.

Типы продукции и обрабатываемой тары (Образцы)

Обкатчик LW-20 предназначен для работы со следующими видами продукции и тары:

• ПЭТ-бутылки: Для воды, газированных напитков, соков, растительного масла, молочной продукции.

• Стеклянные бутылки: Для пива, вина, ликероводочной продукции, соусов, кетчупа.

• Жестяные и алюминиевые банки: Для консервов, напитков, аэрозолей.

• Пластиковые флаконы: Для шампуней, гелей, моющих средств, косметики.

• Стеклянные банки: Для варенья, меда, детского питания, солений.

• Канистры малого объема (1-5 л): Для технических жидкостей, автохимии.

Интеграция в производственную линию и смежное оборудование

Обкатчик LW-20 является финишным модулем и устанавливается после:

• Автоматических аппликаторов этикеток.

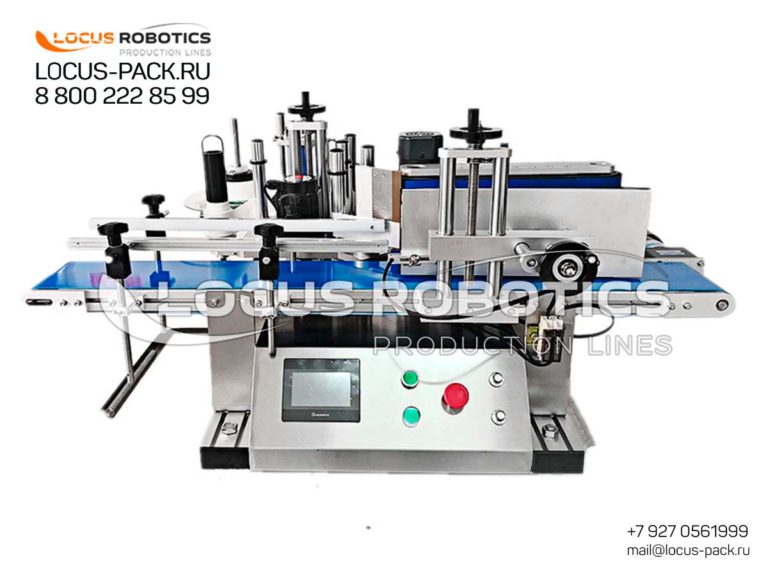

• Полуавтоматических этикетировочных линий LL-50.

• На ленточных или роликовых конвейерах, транспортирующих тару.

• Может использоваться перед системами контроля качества для финальной проверки.

Соответствие стандартам и требованиям

• Для пищевой и фармацевтической промышленности: Возможно исполнение из нержавеющей стали и материалов, разрешенных для контакта с пищевой продукцией.

• Гигиеничность: Легко очищается от пыли и загрязнений.

Пошаговый процесс обкатки:

1. Вход в зону: Бутылка с нанесенной этикеткой движется по конвейеру.

2. Контакт с лентой: Бутылка прижимается к бесконечной ленте. Лента, двигаясь, вращает бутылку и прикатывает этикетку.

3. Разглаживание: Лента разглаживает этикетку по всей окружности, удаляя пузырьки.

4. Выход из зоны: Бутылка с идеально ровной этикеткой покидает обкатчик.

Сравнительный анализ: ленточный обкатчик LW-20 vs. трехроликовый обкатчик

Экономическая эффективность

• Повышение качества продукции: Исключение брака по наклейке этикеток.

• Автоматизация: Замена ручной операции разглаживания.

• Универсальность: Один модуль может использоваться для разных типов тары.
