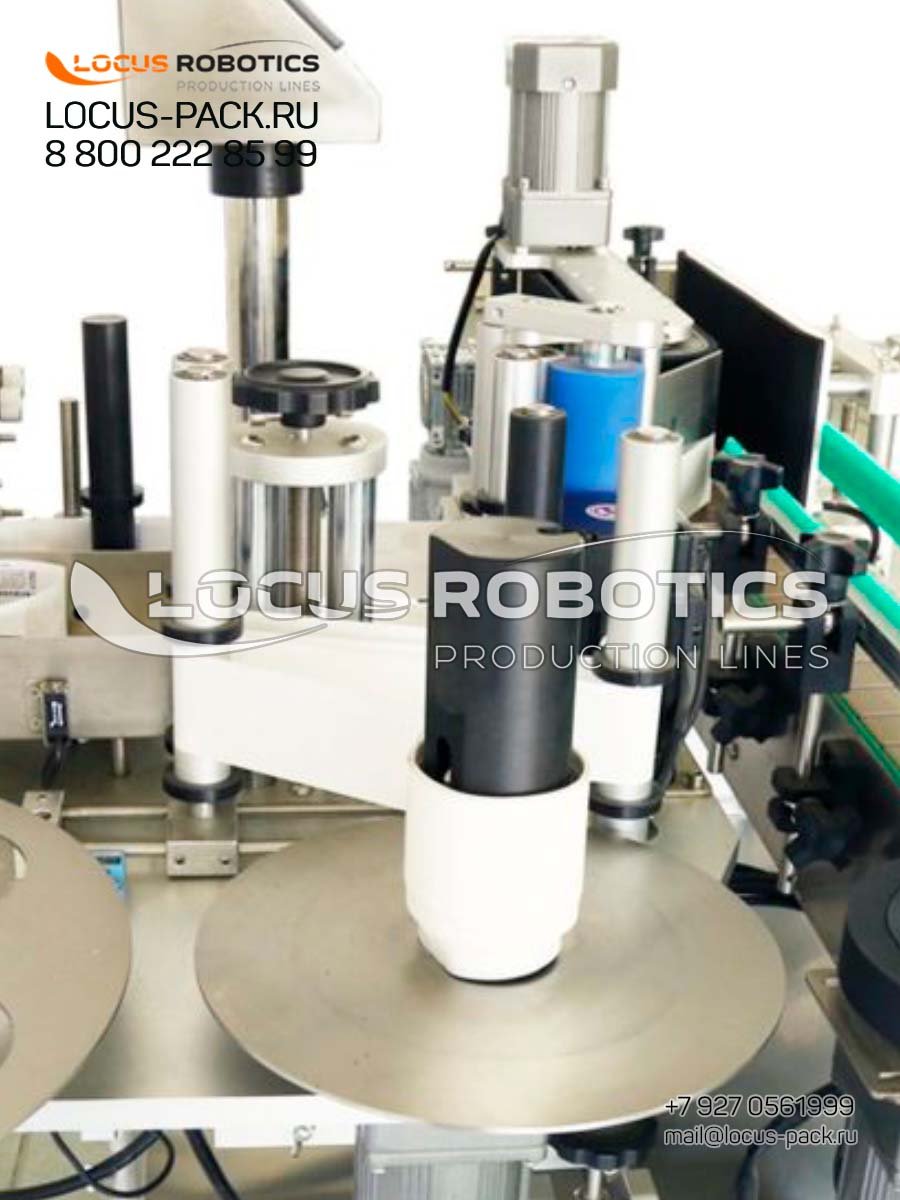

Автоматическая этикетировочная установка для наклейки самоклеящихся этикеток на пивные стеклянные бутылки с обкатчиком этикеток на основе бесконечной ленты LL-200

Описание

Назначение и принцип работы специализированной установки LL-200 для пивных бутылок

Эта модификация линейного этикетировщика LL-200 специально разработана для работы со стеклянными бутылками, используемыми в пивоваренной промышленности. Ленточный обкатчик является ключевым элементом, обеспечивающим бережное и равномерное прижатие этикетки к хрупкой стеклянной поверхности, что особенно важно для сохранения товарного вида и предотвращения сколов.

Основные области применения:

• Пивоваренная промышленность: Этикетирование стеклянных бутылок для пива, сидра, эля, стаута, портера объемом 0.33 л, 0.5 л, 0.75 л, 1 л.

• Производство напитков: Маркировка бутылок для кваса, лимонада, газированных напитков в стеклянной таре.

• Производство слабоалкогольных напитков: Этикетирование бутылок для коктейлей, медовухи, крафтовых напитков.

Принцип работы:

1. Подача бутылок: Оператор вручную устанавливает стеклянные пивные бутылки на пластинчатый конвейер. Для обеспечения точного шага между изделиями может использоваться делительный механизм (шнек или звездочки).

2. Транспортировка и центрирование: Бутылки движутся по конвейеру с регулируемой скоростью. Регулируемые боковые направляющие обеспечивают их точное центрирование относительно аппликатора.

3. Детекция: Оптический датчик (или ультразвуковой для прозрачных этикеток) фиксирует момент прохождения бутылки и подает сигнал на контроллер аппликатора.

4. Нанесение круговой этикетки: Боковой аппликатор (фирменный LOCUS) наносит этикетку на вращающуюся бутылку.

5. Обкатка и разглаживание (ленточный обкатчик): Бутылка с нанесенной этикеткой проходит через ленточный обкатчик на основе бесконечной ленты. Бесконечная лента равномерно прижимает этикетку по всей окружности, тщательно разглаживая ее, удаляя пузырьки воздуха и складки. Эластичный материал ленты бережно обрабатывает стекло, не оставляя царапин.

6. Выгрузка: Промаркированные бутылки выходят на выходной конвейер для дальнейшей упаковки.

Конструктивные особенности и преимущества для пивоваренной промышленности

1. Ленточный обкатчик на основе бесконечной ленты:

• Бережное обращение со стеклом: Эластичная лента равномерно прижимает этикетку, не создавая точечных нагрузок, что исключает риск сколов и царапин на стеклянных бутылках.

• Идеальное прилегание: Обеспечивает полное отсутствие пузырей и складок, что особенно важно для прозрачных этикеток, через которые видно содержимое.

• Высокая скорость: Конструкция позволяет работать на скоростях до 60 бутылок в минуту, что соответствует производительности современных линий розлива пива.

2. Специализация для пивных бутылок:

• Диапазон размеров: Оптимизирована для стандартных пивных бутылок (0.33-1 л), с возможностью быстрой переналадки.

• Регулируемые направляющие: Позволяют точно центрировать бутылки различного диаметра и высоты.

• Делительный механизм (опция): Для точного шага между бутылками, особенно при высоких скоростях.

3. Прецизионный аппликатор LOCUS:

• Высокая точность: Гарантирует точное позиционирование этикетки на вращающейся бутылке, что критически важно для сохранения фирменного стиля.

• Надежность: Промышленное исполнение для круглосуточной работы пивоваренного завода.

4. Простота эксплуатации и гибкость:

• Программируемые рецепты: Быстрая переналадка под разные типы этикеток (например, сменные дизайны для разных сортов пива).

• Опция для прозрачных этикеток: Ультразвуковой датчик обеспечивает надежную детекцию прозрачных этикеток на стеклянных бутылках.

5. Интеграция в пивоваренные линии:

• Установка легко интегрируется после автоматических укупорщиков и перед картонаторами, а также может быть встроена в триблоки розлива.

Типы продукции и упаковочных материалов (Образцы)

Установка LL-200 предназначена для этикетирования:

• Пиво:

  • Стеклянные бутылки для светлого, темного, нефильтрованного, крафтового пива объемом 0.33 л, 0.5 л, 0.75 л, 1 л.

  • Этикетки: бумажные, пленочные (полипропиленовые), прозрачные (с логотипом на стекле), металлизированные.

• Сидр и перри:

  • Стеклянные бутылки для сидра, грушевого сидра, объемом 0.33 л, 0.5 л, 0.75 л.

• Другие напитки:

  • Стеклянные бутылки для кваса, лимонада, газированных напитков, медовухи.

Варианты комплектации и дополнительные опции

• Базовая комплектация: Пластинчатый конвейер, боковой аппликатор, ленточный обкатчик, оптический датчик.

• С ультразвуковым датчиком: Для надежной работы с прозрачными этикетками (часто используются на премиальном пиве).

• С трехроликовым обкатчиком: В качестве альтернативы (для более интенсивного прижатия, если этикетка толстая).

• С датером: Для печати даты и номера партии на этикетку (LocDad-500).

• С входным и выходным накопительными столами: Для непрерывной работы и удобства загрузки/выгрузки.

• С системой машинного зрения: Для контроля качества нанесения этикетки (наличие, позиционирование, читаемость).

Соответствие стандартам и требованиям

• Для пивоваренной промышленности: Конструкция из нержавеющей стали, легко очищаемая от возможных проливов напитка. Соответствие санитарным нормам.

• Надежность: Промышленное исполнение, рассчитанное на круглосуточную работу в условиях высоких нагрузок.

Пошаговый цикл работы:

1. Вход: Стеклянная пивная бутылка подается на конвейер.

2. Транспортировка: Бутылка движется, центрируется направляющими.

3. Детекция: Оптический датчик фиксирует бутылку.

4. Нанесение: Аппликатор наносит круговую этикетку.

5. Обкатка: Ленточный обкатчик прикатывает этикетку по всей окружности.

6. Выход: Готовая бутылка покидает линию.

Сравнительный анализ: ленточный обкатчик vs. трехроликовый для пивных бутылок

Экономическая эффективность и сроки окупаемости

• Высокая производительность: Позволяет этикетировать до 60 бутылок в минуту, что соответствует потребностям средних и крупных пивоваренных заводов.

• Снижение брака: Бережное прижатие исключает повреждение этикеток и сколы стекла.

• Универсальность: Быстрая переналадка под разные типы бутылок и этикеток.

• Окупаемость: Для пивоваренных заводов с объемом от нескольких тысяч бутылок в смену окупается за 6-12 месяцев.
