АВТОМАТИЧЕСКИЙ ВЕСОВОЙ ДОЗАТОР LB-10: ПРЕЦИЗИОННЫЙ АСЕПТИЧЕСКИЙ РОЗЛИВ
Принцип работы автоматического весового дозатора для асептического розлива
LB-10 представляет собой полностью автоматическую линию розлива, работающую по принципу весового контроля с двухскоростным режимом наполнения, оптимизированным для асептических применений.
Как работает дозатор LB-10 в асептическом режиме:
-
Подготовка и запуск: Оператор (в стерильной одежде) вручную устанавливает две предварительно простерилизованные канистры или ведра на две независимые весовые платформы, расположенные в зоне с ламинарным потоком воздуха. Закрывает защитную дверцу и нажимает кнопку «Пуск».
-
Автоматический цикл для каждой канистры:
-
Тарировка: Система автоматически измеряет вес пустой стерильной канистры на каждой платформе и обнуляет показания.
-
Опускание сопла: Два предварительно простерилизованных погружных сопла синхронно опускаются в горловины канистр.
-
Быстрый набор (Fast Fill): Открываются стерильные клапаны, и продукт под давлением начинает поступать в канистры на высокой скорости до достижения 90-95% от заданной массы.
-
Медленный долив (Dribble Fill): Система переключает поток на малую скорость для точного долива до заданной массы. Это гарантирует точность ±0,1%.
-
Завершение: Подача мгновенно прекращается. Сопла поднимаются.
-
-
Завершение цикла: Оператор извлекает две наполненные стерильные канистры и устанавливает следующие. Цикл повторяется.
Детальное описание конструкции и компонентов для асептики
1. Асептическое исполнение
| Компонент | Особенности асептического исполнения |
|---|---|
| Контактирующие с продуктом детали | Нержавеющая сталь AISI 316L с электрополировкой (Ra ≤ 0,4-0,8 мкм). |
| Сварные швы | Выполнены заподлицо, зачищены и отполированы, без пор и трещин. |
| Соединения | Быстроразъемные соединения (Tri-clamp, DIN 11851) для легкого демонтажа и стерилизации. |
| Уплотнения | PTFE, силикон, EPDM (пищевые/фармацевтические), выдерживающие SIP и автоклавирование. |
| Дренаж | Все трубопроводы спроектированы с уклоном для полного самотечного дренажа. |
| Поверхности | Гладкие, легко очищаемые, без труднодоступных мест. |

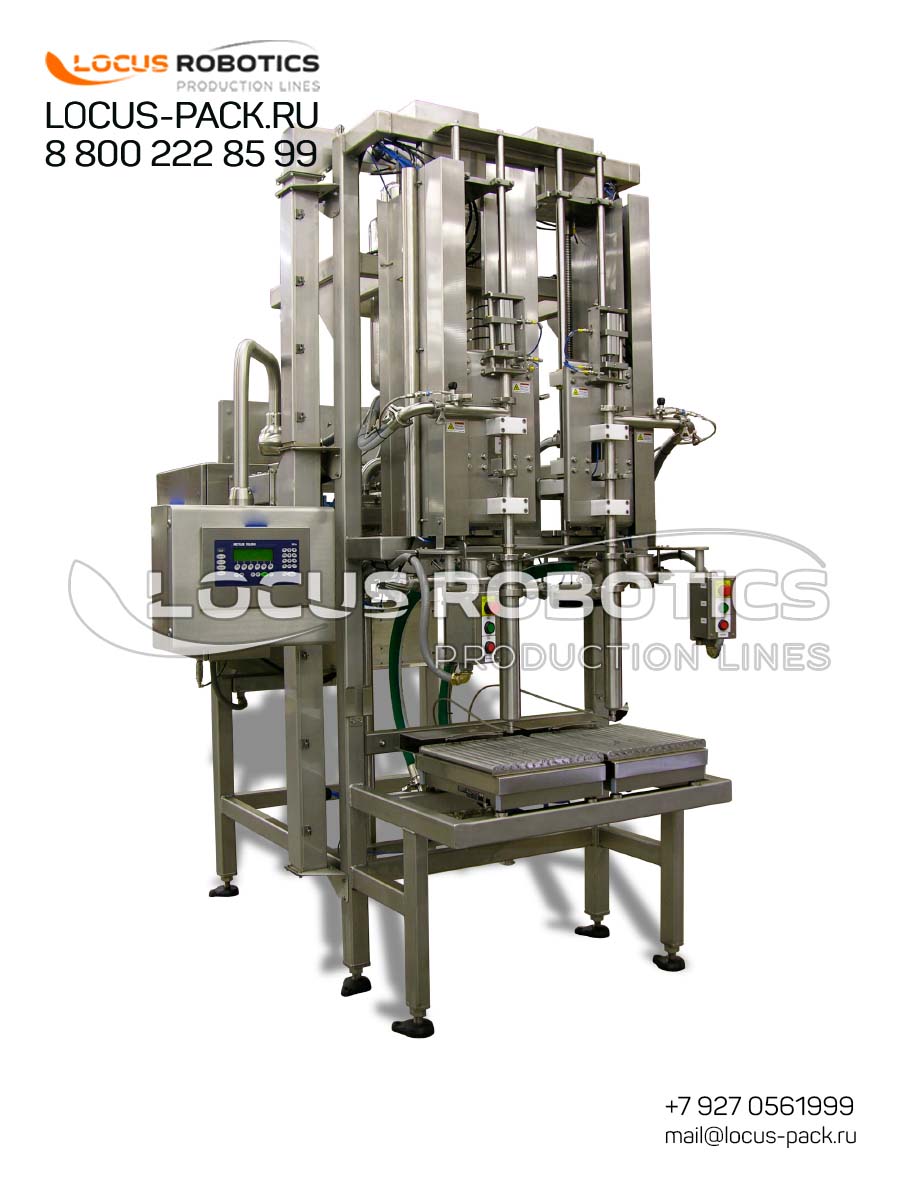

2. Две весоизмерительные платформы с тензодатчиками
-
Конструкция: Две независимые платформы из нержавеющей стали AISI 304, установленные на герметичных тензометрических датчиках класса точности C3 (0,02%).
-
Защита: Датчики имеют степень защиты IP68, устойчивы к воздействию влаги и моющих средств при CIP-мойке.
3. Два погружных сопла с асептическими клапанами
-
Асептические клапаны: Используются мембранные клапаны или специальные асептические шаровые краны, которые обеспечивают стерильность соединения и исключают риск контаминации.
-
Погружное исполнение: Сопла опускаются почти до дна канистры, обеспечивая наполнение под уровень. Это минимизирует контакт с воздухом и предотвращает пенообразование.
4. Система управления и валидация
-
ПЛК: Промышленный контроллер Siemens с возможностью записи параметров цикла.
-
HMI: Сенсорный экран с интуитивным интерфейсом для управления рецептами и мониторинга.
-
Журнал партий: Фиксация параметров каждой дозы (дата, время, вес, ID продукта) для обеспечения полной прослеживаемости.
-
Валидация: По запросу предоставляется документация для проведения квалификации (IQ, OQ).
Преимущества для фармацевтической и пищевой промышленности
-
Абсолютная точность и экономия: Весовой метод ±0,1% минимизирует потери дорогостоящего сырья и гарантирует соблюдение строгих регламентов дозирования.
-
Стерильность и чистота: Асептическое исполнение, возможность CIP/SIP и использование материалов, одобренных для контакта с пищевыми и фармацевтическими продуктами, обеспечивают соответствие самым высоким гигиеническим стандартам.
-
Высокая производительность: Две станции и автоматический цикл позволяют достичь скорости, необходимой для средних и крупных производств.
-
Прослеживаемость: Электронный журнал партий обеспечивает полную документальную поддержку процесса, необходимую для аудитов и регуляторных органов.
-
Универсальность: Одна машина для широкого спектра стерильных и чувствительных продуктов.
Интеграция в асептическую линию
LB-10 может использоваться как самостоятельная единица или в составе полностью автоматизированной асептической линии. Опционально на него может быть установлен линейный подвесной укупор для стерильной укупорки канистр, что превращает дозатор в полноценную весовую линию розлива и укупорки.
Гарантийное и сервисное обслуживание
-
Гарантийный срок – 12 месяцев.
-
Склад запасных частей в РФ.
-
Сервисные контракты.
-
Удаленная поддержка.
