Описание

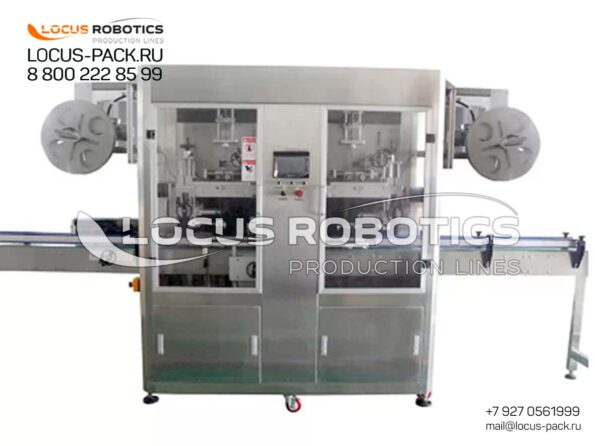

Назначение и принцип работы линейного высокоскоростного СЛИВ-этикетировщика LL-500
Линейный высокоскоростной СЛИВ-этикетировщик LL-500 предназначен для быстрого и качественного нанесения термоусадочных рукавных этикеток на тару с использованием линейного принципа движения. Высокая скорость в сочетании с линейной конструкцией делает эту машину идеальным выбором для производств, где требуется баланс производительности и гибкости.
Основные области применения:
-
Производство напитков: Этикетирование бутылок для соков, лимонадов, пива, кваса, минеральной воды.
-
Молочная промышленность: Маркировка ПЭТ-бутылок и стаканов с йогуртами, молоком, кефиром, ряженкой.
-
Химическая промышленность: Нанесение этикеток на канистры и бутылки для бытовой химии, автохимии, моющих средств.
-
Косметическая промышленность: Этикетирование флаконов для шампуней, гелей для душа, лосьонов.
Принцип работы:
-
Подача рулона: Рулон термоусадочной пленки (ПЭТГ, ПВХ, ПС, ПЭ, ПП) устанавливается в размоточный узел.
-
Подача тары: Бутылки поступают на входящий транспортер и с помощью шнекового делителя и звездочек точно позиционируются с заданным шагом.
-

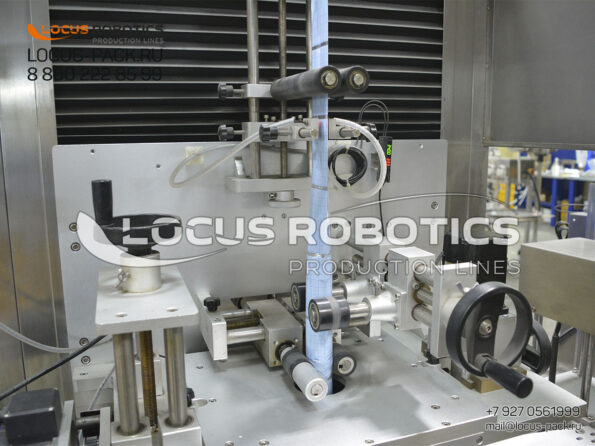

Нанесение этикетки: Специальный аппликатор надевает рукавную этикетку на бутылку (или колпачок на горлышко) в процессе линейного движения.
-
Отрезка: Этикетка отрезается заданной длины по фотометке (для точного совмещения рисунка) или по таймеру.
-
Перфорация: Опционально может наноситься перфорированный шов для удобства открывания (особенно актуально для термоусадочных колпачков).
-
Подача в термотоннель: Бутылка с надетой этикеткой поступает в термотоннель (паровой или электрический).
-
Усадка: В тоннеле за счет воздействия пара или горячего воздуха этикетка равномерно усаживается, плотно облегая контуры тары.
-
Выгрузка: Готовые бутылки с идеально облегающей этикеткой выводятся с конвейера для дальнейшей упаковки.
Конструктивные особенности и преимущества
1. Линейная высокоскоростная конструкция:
-
Баланс скорости и гибкости: Обеспечивает высокую производительность (до 8000 этикеток/час), сохраняя при этом простоту линейной механики.
-
Легкая интеграция: Простота встраивания в существующие линии розлива.
-
Удобство обслуживания: Легкий доступ ко всем узлам.
2. Термотоннель (на выбор):
-
Паровой термотоннель: Для мягкой и равномерной усадки, идеален для чувствительных продуктов (молочная продукция, напитки).
-
Электрический термотоннель: Не требует подвода воды, обеспечивает сухой процесс, быстрее выходит на режим. Подходит для продуктов, не боящихся нагрева.
3. Точность и контроль:
-
Отрезка по фотометке: Гарантирует точное совмещение рисунка на этикетке.
-
Перфорация: Опция для нанесения линии отрыва, повышающая удобство потребителя.
Типы продукции и упаковочных материалов (Образцы)
Высокоскоростной этикетировщик LL-500 идеально подходит для этикетирования следующей продукции:
-
Напитки:
-
ПЭТ-бутылки для соков, лимонадов, кваса, питьевой воды.
-
Стеклянные бутылки для пива, сидра, лимонадов.
-
-
Молочная продукция:
-
ПЭТ-бутылки для молока, кефира, ряженки.
-
Пластиковые стаканы для йогуртов, творожков.
-
-
Косметика:
-
Флаконы для шампуней, гелей для душа, лосьонов.
-
-
Химия:
-
Бутылки и канистры для бытовой химии, моющих средств.
-
-
Термоусадочные колпачки:
-
Защита крышек на бутылках с алкогольной продукцией, маслами.
-
Варианты комплектации и дополнительные опции
-
Базовая комплектация: Размоточный узел, высокоскоростной аппликатор рукавных этикеток, линейный конвейер.
-
С паровым термотоннелем и парогенератором: Для мягкой усадки.
-
С электрическим конвекционным термотоннелем: Для сухой усадки.
-
С системой отрезки по фотометке: Для точного совмещения рисунка.
-
С устройством для нанесения перфорации: Для колпачков и удобного открывания.
-
С системой охлаждения/сушки: Вентиляторы для удаления остаточного тепла.
Соответствие стандартам и требованиям
-
Для пищевой промышленности: Исполнение из нержавеющей стали, легкость очистки. Соответствие требованиям HACCP.
Пошаговый цикл работы:
-
Вход: Бутылка подается на линейный конвейер.
-
Надевание: Высокоскоростной аппликатор надевает рукавную этикетку.
-
Отрезка (по метке/таймеру): Этикетка отрезается.
-
Перфорация (опц.): Наносится перфорация.
-
Усадка: Бутылка проходит через термотоннель (паровой или электрический).
-
Выход: Готовая бутылка покидает линию.
Сравнительный анализ: высокоскоростной линейный LL-500 vs. стандартный линейный
| Критерий | Стандартный линейный этикетировщик | Высокоскоростной линейный LL-500 |
|---|---|---|
| Производительность | Средняя (до 4000/час) | Высокая (до 8000/час) |
| Скорость конвейера | Стандартная | Увеличенная |
| Быстродействие аппликатора | Стандартное | Повышенное |
| Идеальное применение | Средние производства | Крупные производства, высокие объемы |
Экономическая эффективность и сроки окупаемости
-
Высокая производительность: Позволяет обрабатывать большие объемы продукции за меньшее время.
-
Гибкость линейной конструкции: Снижает затраты на переналадку.
-
Окупаемость: Для крупных производств с объемом от нескольких миллионов бутылок в год окупается за 1.5-2.5 года.
