Полуавтоматический настольный этикетировщик L-20 (с пневматическим прижимным валиком) для цилиндрической тары

Описание

Назначение и принцип работы настольного этикетировщика L-20 с пневматическим валиком

Полуавтоматический настольный этикетировщик L-20 предназначен для нанесения круговых самоклеящихся этикеток на цилиндрическую и конусную тару. Это простое, но эффективное оборудование идеально подходит для предприятий, где объемы маркировки не требуют высокоскоростных автоматических линий, но качество нанесения должно быть стабильным и профессиональным. Пневматический прижимной валик обеспечивает дополнительную фиксацию этикетки, гарантируя идеальное прилегание.

Основные области применения:

• Фармацевтическая промышленность: Этикетирование флаконов для сиропов, настоек, растворов; пенициллиновых и инсулиновых флаконов.

• Косметическая промышленность: Маркировка цилиндрических флаконов для шампуней, гелей, лосьонов, кремов.

• Пищевая промышленность: Нанесение этикеток на бутылки для соусов, масел, напитков; на банки для консервов, меда, варенья.

• Химическая промышленность: Этикетирование бутылок и канистр для бытовой химии, автохимии.

• Аптеки и лаборатории: Маркировка флаконов с экстемпоральными лекарственными формами, реактивами.

Принцип работы:

1. Подготовка: Оператор устанавливает рулон самоклеящихся этикеток в держатель. Настраивается длина вылета этикетки. Опционально на датере набирается необходимая информация.

2. Установка флакона: Оператор вручную помещает флакон между двумя вращающимися роликами (на опорную платформу). Флакон фиксируется за счет собственного веса и положения между роликами.

3. Запуск цикла: Оператор нажимает на ножную педаль (или опускает рычаг). При этом срабатывает микропереключатель, который запускает аппликатор этикеток.

4. Нанесение и обкатка: Аппликатор подает этикетку. Одновременно с этим ролики начинают вращать флакон, и этикетка обкатывается по его поверхности, плотно прилегая по всей окружности.

5. Дополнительное прижатие (пневматический валик): Сразу после обкатки пневматический прижимной валик автоматически опускается и дополнительно прикатывает этикетку, обеспечивая идеальное разглаживание и удаление пузырьков воздуха.

6. Завершение: Прижимной валик поднимается. Оператор извлекает готовый флакон. Цикл повторяется.

Конструктивные особенности и преимущества

1. Пневматический прижимной валик:

• Идеальное разглаживание: Дополнительное прижатие после роликовой обкатки гарантирует удаление даже мельчайших пузырьков воздуха и складок.

• Регулируемое усилие: Позволяет адаптировать давление под разные типы этикеток и материалов флаконов.

• Автоматическое управление: Валик опускается и поднимается автоматически, не требуя дополнительных действий оператора.

2. Механизм роликовой обкатки:

• Равномерное прижатие: Два вращающихся ролика обеспечивают равномерное обкатывание этикетки по всей окружности.

• Универсальность: Подходит для флаконов разного диаметра.

3. Полуавтоматический режим с ручным позиционированием:

• Простота и надежность: Минимум сложной электроники, простое механическое управление.

• Гибкость: Оператор может легко контролировать процесс и корректировать положение флакона.

• Идеально для малых серий: Не требует сложной переналадки, быстро переключается между разными типоразмерами.

4. Опциональный термотрансферный принтер (датер):

• Печать переменной информации: Позволяет наносить дату, номер партии, срок годности непосредственно на этикетку.

• Медная матрица и наборные литеры: Обеспечивают четкий, контрастный оттиск, устойчивый к истиранию.

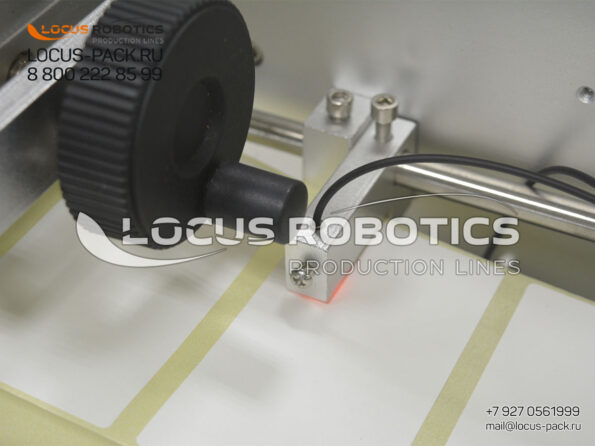

5. Ультразвуковой датчик (опция):

• Надежная работа с прозрачными этикетками: Обеспечивает стабильную детекцию прозрачных этикеток на прозрачных флаконах.

6. Компактность и простота:

• Экономия места: Занимает минимум места на рабочем столе.

• Низкое энергопотребление: Работает от стандартной сети 220В.

• Минимальное обслуживание: Уход сводится к периодической очистке и замене рулона этикеток.

Типы продукции и упаковочных материалов (Образцы)

Этикетировщик L-20 предназначен для работы с:

• Флаконы: Стеклянные и пластиковые флаконы для фармацевтики, косметики, парфюмерии.

• Бутылки: Стеклянные и ПЭТ-бутылки для напитков, соусов, масел.

• Банки: Стеклянные и жестяные банки для консервов, меда, варенья.

• Типы этикеток: Бумажные, пленочные (полипропиленовые), прозрачные, металлизированные.

Интеграция в рабочий процесс и смежное оборудование

L-20 может использоваться как автономное устройство, так и в составе комплексного участка розлива и упаковки:

• С полуавтоматическими дозаторами: Поршневыми дозаторами, перистальтическими дозаторами для наполнения флаконов.

• С полуавтоматическими укупорщиками: Настольными укупорщиками для закрутки крышек.

Соответствие стандартам и требованиям

• Для пищевой и фармацевтической промышленности: Конструкция из нержавеющей стали, легкая очистка. Соответствие HACCP и GMP (при соответствующем исполнении).

• Безопасность: Ручное управление исключает риск травмирования.

Пошаговый цикл работы:

1. Установка флакона: Оператор помещает флакон между роликами.

2. Активация: Нажатие на педаль (или опускание рычага).

3. Нанесение и обкатка: Аппликатор подает этикетку, ролики вращают флакон, обкатывая этикетку.

4. Пневмоприжатие: Пневматический валик опускается и прикатывает этикетку.

5. Завершение: Валик поднимается. Оператор извлекает готовый флакон.

Сравнительный анализ: этикетировщик L-20 с пневмоваликом vs. стандартный этикетировщик

Экономическая эффективность и сроки окупаемости

• Рост производительности: Увеличение скорости наклейки в 2-3 раза по сравнению с ручным трудом.

• Снижение брака: Пневматический валик гарантирует идеальное прилегание, исключая пузыри и отклеивание.

• Доступная цена: Оптимальное соотношение цены и функциональности для малых и средних производств.

• Окупаемость: Для предприятий с объемом от 500-1000 флаконов в смену окупается за 3-6 месяцев.
