Перистальтическое дозирование давно зарекомендовало себя как идеальный метод для работы со стерильными, агрессивными и чувствительными продуктами благодаря уникальному свойству: продукт контактирует только с внутренней поверхностью трубки. Однако до недавнего времени перистальтические дозаторы были представлены в основном полуавтоматическими настольными моделями. Компания Locus Robotics предлагает следующий уровень автоматизации — автоматические линейные перистальтические дозаторы. Это полноценные производственные линии, которые сочетают в себе все преимущества перистальтики с высокой производительностью, автоматической подачей тары и точным позиционированием.
Что такое автоматический линейный перистальтический дозатор?

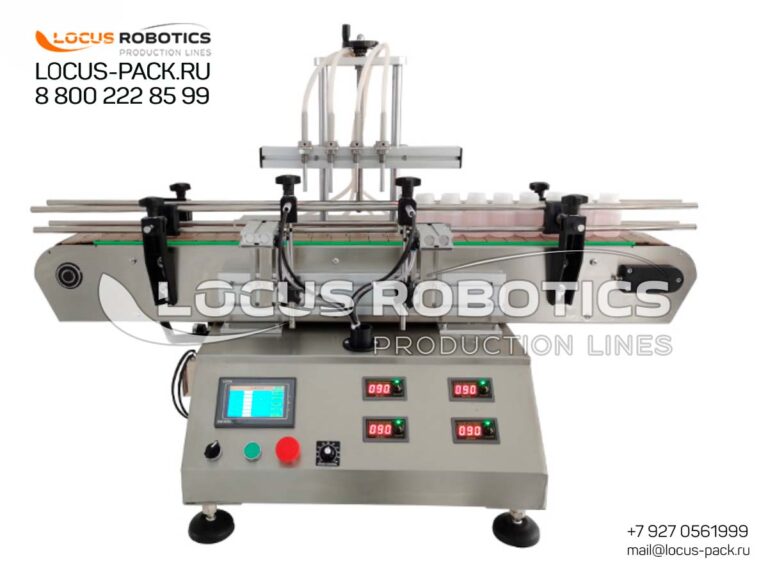

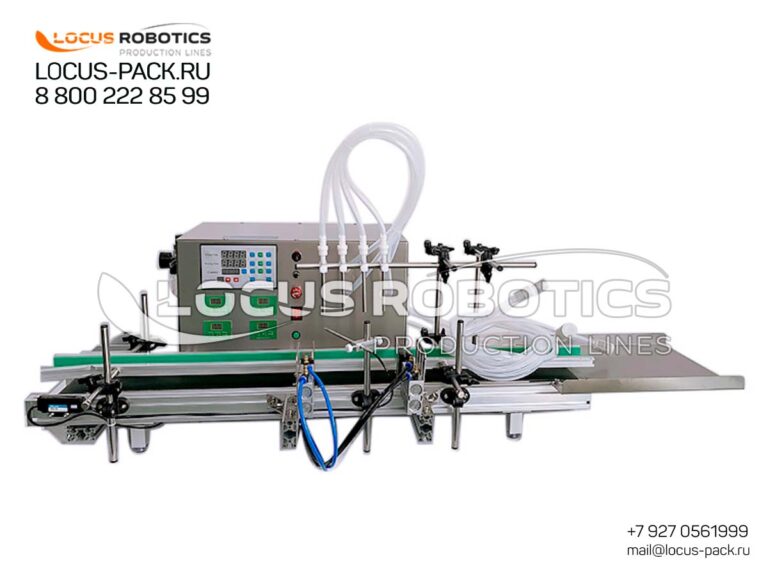

Это дозирующий блок, состоящий из нескольких перистальтических головок (от 2 до 16), интегрированных с конвейерной системой. Флаконы или другая тара движутся по транспортерной ленте, останавливаются под дозирующими соплами с помощью пневматических отсекателей, происходит наполнение, после чего сопла поднимаются, и наполненная тара покидает зону розлива. Цикл автоматически повторяется.
Ключевые преимущества и возможности:
Высокая производительность: Благодаря многоканальности (до 16 головок) и автоматической подаче тары, такие дозаторы способны обеспечить производительность, необходимую для средних и крупных производств.
Автоматизация процесса: Конвейер, пневматические отсекатели и опускающиеся сопла полностью автоматизируют цикл розлива, сводя к минимуму участие оператора.
Легкость смены продукта и санитарной обработки: Как и все перистальтические дозаторы, эти модели обеспечивают быструю замену трубок и промывку. При смене продукта вам не нужно разбирать сложные клапаны и цилиндры — достаточно промыть или заменить силиконовые трубки. Это колоссальная экономия времени.
Широкий диапазон доз: Перистальтический принцип не имеет жестких ограничений по объему. На одной и той же головке можно дозировать как 0.5 мл, так и 500 мл, меняя только настройки.
Высокая точность: Современные шаговые и серводвигатели в сочетании с калиброванными трубками обеспечивают высокую точность дозирования.
Гибкость конфигурации: Количество головок и их тип подбираются под конкретную задачу.
Многороликовые головки (6 или 8 роликов) — для максимальной точности при дозировании малых и сверхмалых доз.
Трехроликовые головки увеличенного размера — для розлива средневязких продуктов и достижения максимальной скорости.
Такие дозаторы могут комплектоваться поворотными накопительными столами для создания буфера тары, линейными укупорочными модулями для создания комплексной линии розлива-укупорки, или встраиваться в более сложные комплексные линии. Управление всеми моделями осуществляется с сенсорной панели, дозаторы могут калиброваться и имеют функцию запоминания множества рецептур.
Процесс работы полностью автоматизирован и включает следующие этапы:
| Этап | Описание | Компоненты |
|---|---|---|
| 1. Подача тары | Флаконы или другая тара движутся по транспортерной ленте в зону дозирования.
| Конвейер (ленточный или пластинчатый). |
| 2. Остановка и позиционирование | Пневматические отсекатели (стопоры) срабатывают, останавливая группу флаконов точно под дозирующими соплами.
| Пневматические отсекатели, датчики положения. |
| 3. Опускание сопел | Дозирующие сопла (может быть одно или несколько) опускаются в горловину каждого флакона. Для минимизации пенообразования сопла могут опускаться до самого дна.
| Пневматические или электрические приводы подъема сопел. |
| 4. Дозирование | Перистальтические головки, управляемые контроллером, начинают вращение, перекачивая точно заданный объем продукта во флаконы. Каждая головка работает независимо.
| Перистальтические головки (3, 6 или 8-роликовые), силиконовые трубки. |
| 5. Подъем сопел | По окончании дозирования сопла поднимаются в исходное положение.
| Приводы подъема сопел. |
| 6. Удаление тары | Пневматические отсекатели убираются, и наполненные флаконы покидают зону розлива, уступая место следующей группе. Цикл повторяется.
| Конвейер, пневматические отсекатели. |
Выбор типа головки критически важен и зависит от требуемой точности, дозы и свойств продукта.
| Тип головки | Количество роликов | Применение | Преимущества |
|---|---|---|---|
| Многороликовая | 6 или 8 | Для прецизионного дозирования малых и сверхмалых доз (от 0.1 мл до 50 мл). Идеальна для фармацевтики (вакцины, глазные капли), дорогих косметических сывороток, ароматизаторов, реактивов.
| Минимальная пульсация, высочайшая точность и повторяемость дозы, бережное обращение с продуктом. |
| Трехроликовая (увеличенная) | 3 | Для розлива средних и больших доз (от 50 мл до 5 л и более), а также для вязких продуктов (сиропы, гели, лосьоны, шампуни, жидкие мыла, соусы).
| Высокая скорость наполнения, способность работать с вязкими средами, надежность. |
| Характеристика | Перистальтический линейный дозатор | Поршневой линейный дозатор |
|---|---|---|
| Контакт продукта с механизмом | Только с трубкой | С цилиндром, поршнем, клапанами
|
Санитарная обработка / Смена продукта
| Очень простая (замена трубки) | Сложная (разборка) |
| Диапазон доз | Очень широкий (программно) | Ограничен (смена цилиндра)
|
| Вязкость продукта | От жидких до вязких | От жидких до очень густых
|
Работа с агрессивными средами
| Отлично (подбор трубки) | Хорошо (подбор уплотнений) |
Точность | Высокая | Высокая |
| Стоимость обслуживания | Низкая (замена трубок) | Средняя (уплотнения, поршни)
|
Автоматические линейные перистальтические дозаторы могут использоваться как самостоятельное оборудование или быть интегрированы в более сложные линии. Возможные варианты:
| Вариант интеграции | Добавляемое оборудование | Результат |
|---|---|---|
| С накопительными столами | Входной и выходной поворотные столы | Создание буфера тары, сглаживание неравномерности подачи.
|
| С укупорочным модулем | Линейный укупорщик (винтовой, для кронен-пробок и т.д.)
| Полностью автоматическая линия розлива-укупорки. |
| В составе комплексной линии | Этикетировщик, кейс-пакер, и другое оборудование. | Полностью автоматизированное производство «под ключ».
|
| Параметр | Значение / Диапазон |
|---|---|
| Тип дозатора | Автоматический линейный перистальтический дозатор
|
Количество перистальтических головок
| 8 |
| Тип головок | 3-роликовые или 6/8-роликовые (под заказ или комбинированно)
|
| Диапазон дозирования на головку | от 0.5 до 1000 мл (зависит от типа головки и трубки)
|
| Точность дозирования | ±0.5% – 1% (в зависимости от калибровки)
|
| Производительность | до 6000 доз/час (зависит от объема)
|
| Типы продуктов | Жидкие, вязкие, стерильные, агрессивные, чувствительные к сдвигу
|
| Управление | PLC (Siemens) + сенсорная панель HMI , сохранение рецептур, калибровка
|
| Материалы | Нержавеющая сталь, пищевые/химстойкие пластики
|
| Опции | Опускающиеся сопла, пневматические отсекатели, накопительные столы, интеграция с укупорщиком
|
| Отрасль | Примеры продуктов | Почему перистальтический дозатор? |
|---|---|---|
| Фармацевтическая и биотехнологическая | Вакцины, сиропы, суспензии, глазные капли, инфузионные растворы, БАДы.
| Стерильность, легкая санитарная обработка, соответствие GMP, точность. |
| Косметическая промышленность | Лосьоны, тоники, мицеллярная вода, шампуни, гели для душа, жидкие мыла, сыворотки, масла.
| Легкая смена продукта (аромата, цвета), чистота, бережное обращение. |
| Пищевая промышленность | Соки, напитки, сиропы, молоко, сливки, жидкие молочные продукты, соусы, заправки.
| Легкость санитарной обработки, возможность работы с широким спектром продуктов. |
| Химическая промышленность | Кислоты, щелочи, растворители, отбеливатели, жидкие удобрения, дезинфицирующие средства.
| Химическая стойкость трубок (Viton, Norprene, PTFE), безопасность. |
Техническое задание: Вы определяете требуемую производительность, диапазон доз, типы продуктов и особенности тары.
Подбор конфигурации: Наши инженеры подбирают оптимальное количество головок, их тип (3, 6, 8-роликовые), материалы трубок, необходимость опускающихся сопел и дополнительного оборудования (столы, укупорщик).
Проектирование: Разрабатывается компоновка линии с учетом вашей планировки.
Изготовление и тестирование: Производится изготовление и тестовый прогон с вашими образцами. Дозатор калибруется под ваши продукты.
Поставка, монтаж и пусконаладка: Доставка, установка и обучение персонала.
Если вашему производству требуется автоматизация розлива с упором на чистоту, гибкость и легкую смену продуктов, автоматический линейный перистальтический дозатор от Locus Robotics — идеальное решение. Свяжитесь с нами для консультации. Звоните по телефону 8-800-222-85-99 или пишите на mail@locus-pack.ru.
