В современных высокопроизводительных линиях розлива и укупорки критически важна бесперебойная подача комплектующих — колпачков, пробок, крышек. Если виброориентаторы и дисковые питатели отлично справляются с задачей ориентации и поштучной выдачи, то для их собственного бесперебойного питания необходима надежная система загрузки. Особенно это актуально при работе с большими объемами, крупногабаритными или тяжелыми колпачками. Именно для этой цели компания Locus Robotics проектирует и изготавливает подъемные элеваторы (также известные как приемные элеваторы или загрузочные конвейеры).
Что такое подъемный элеватор и зачем он нужен?
Подъемный элеватор — это устройство непрерывного транспорта, предназначенное для автоматической подачи колпачков, пробок или других мелких деталей из накопительного бункера большой емкости в питатель (ориентатор) — виброчашу или дисковый механизм. Он работает как «бесконечная петля» с захватными элементами, которые поднимают детали снизу вверх и сбрасывают их в приемный лоток ориентатора.
Использование подъемного элеватора дает ряд неоспоримых преимуществ:
Значительное увеличение автономности линии: Оператор может загрузить в бункер элеватора сразу большой объем колпачков (например, несколько сотен или тысяч), и линия будет работать без дозагрузки в течение нескольких часов или даже смены.
Снижение трудозатрат: Освобождение персонала от частой и монотонной операции по подсыпанию колпачков в виброчашу вручную.
Возможность работы с крупными и тяжелыми колпачками: Для массивных крышек (например, для канистр или ведер) использование виброчаши в качестве основного накопителя неэффективно. Элеватор идеально подходит для таких задач.
Бережная подача: Механизм подъема обеспечивает аккуратное обращение с деталями, предотвращая их повреждение.
Стабильность работы: Обеспечивает постоянный и равномерный поток колпачков к ориентатору, что критически важно для стабильности всей линии укупорки.
Подъемные элеваторы особенно востребованы на крупных производствах, в линиях с высокопроизводительными роторными укупорщиками и автоматическими линиями розлива. Как и любые другие ориентаторы, элеваторы изготавливаются по индивидуальному заказу, с учетом геометрии и размеров ваших колпачков, что гарантирует их надежную и безотказную работу.

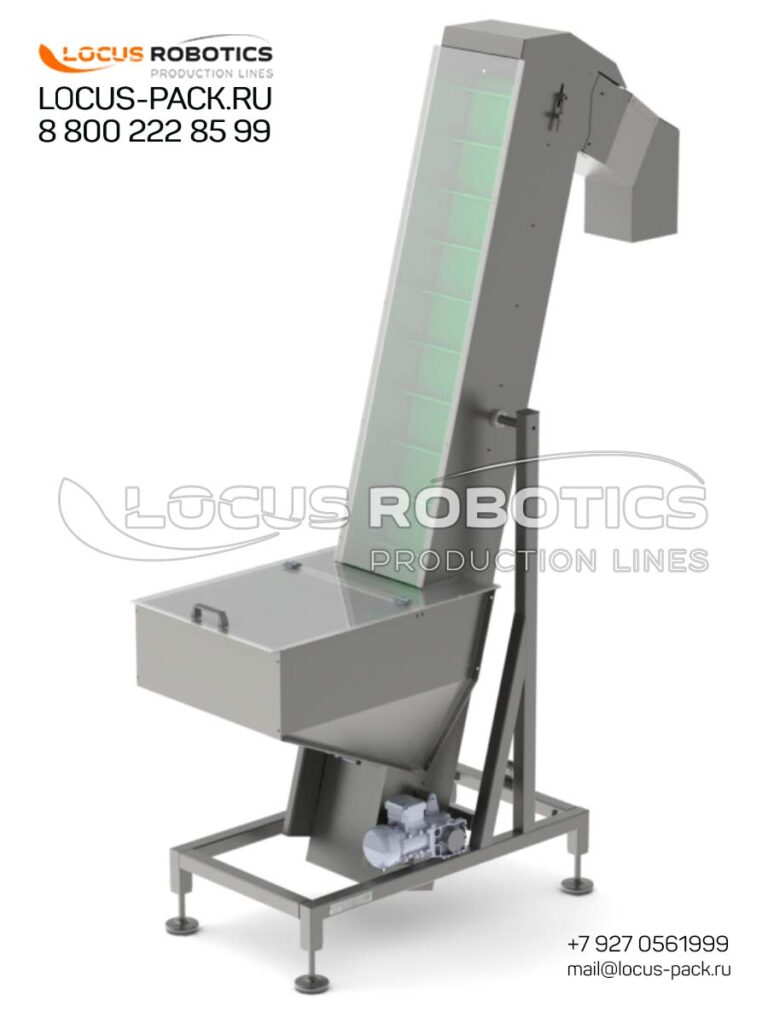

Подъемный элеватор для колпачков конструктивно состоит из нескольких основных элементов, работающих синхронно.
| Элемент | Функция |
|---|---|
| Накопительный бункер (загрузочная воронка) | Емкость большого объема, куда оператор загружает колпачки насыпом. Может быть оснащена решеткой для отсева крупного мусора.
|
| Транспортирующий орган | Как правило, это замкнутая лента (цепь) с закрепленными на ней захватными элементами. Лента движется по наклонной или вертикальной траектории.
|
| Захватные элементы (ковши, стаканы, полочки) | Специальные детали, форма и размер которых разрабатываются индивидуально под конкретный тип колпачка. Они захватывают колпачки из бункера и поднимают их вверх.
|
| Приводной механизм | Электродвигатель с редуктором, обеспечивающий движение транспортирующего органа. Скорость может регулироваться с помощью частотного преобразователя.
|
| Выходной лоток (склиз) | В верхней части траектории колпачки под действием силы тяжести или специального сбрасывателя попадают в выходной лоток, который направляет их прямо в приемную чашу виброориентатора или дискового питателя.
|
| Датчики уровня | Система автоматики включает в себя датчики, которые контролируют заполнение бункера ориентатора. Когда уровень колпачков в ориентаторе падает, элеватор автоматически запускается, поднимая новую порцию. Когда уровень достигает максимума — останавливается. Это обеспечивает полностью автоматический режим работы.
|
Принцип работы:
Оператор загружает партию колпачков в накопительный бункер.
Датчик уровня в ориентаторе (например, виброчаше) сигнализирует о недостатке колпачков.
Привод элеватора включается, лента с захватами начинает движение.
Захватные элементы подхватывают колпачки из бункера и поднимают их вверх.
В верхней точке колпачки ссыпаются в выходной лоток и по нему поступают в ориентатор.
Когда датчик уровня фиксирует, что ориентатор заполнен, элеватор отключается.
Цикл повторяется автоматически по мере расхода колпачков.
В зависимости от конструкции транспортирующего органа и типа захватов, можно выделить несколько модификаций.
| Тип элеватора | Конструкция | Применение | Преимущества |
|---|---|---|---|
| Ковшовый (ленточный/цепной) | Лента или цепь с закрепленными на ней ковшами. | Наиболее распространенный тип. Подходит для большинства типов колпачков, в т.ч. для крупных и тяжелых.
| Высокая производительность, надежность, универсальность. |
| Со стаканами (полочками) | На ленте закреплены не ковши, а плоские полочки или стаканы.
| Для колпачков сложной формы, которые могут застревать в ковшах. | Более бережная подача, меньше риск заклинивания. |
| Шнековый | Вертикальный шнек поднимает детали.
| Для мелких, сыпучих деталей. | Компактность. |
| Отрасль | Типичные колпачки | Зачем нужен элеватор? |
|---|---|---|
| Производство напитков (ПЭТ) | Пластиковые винтовые крышки большого диаметра (28-38 мм). | Высокие скорости линий розлива требуют огромного количества крышек. Элеватор обеспечивает непрерывную подачу.
|
| Химическая промышленность (канистры, ведра) | Крупные, тяжелые пластиковые крышки для канистр 5-20 л и ведер. | Такие крышки невозможно эффективно подавать напрямую из виброчаши из-за их веса и размера. Элеватор с ковшами — единственное надежное решение.
|
| Фармацевтическая промышленность | Колпачки для флаконов, дозаторы. | Обеспечение непрерывности процесса в условиях GMP, минимизация ручного вмешательства.
|
| Косметическая промышленность | Колпачки-дозаторы, триггеры. | Для сложных и тяжелых колпачков, требующих бережной подачи.
|
Индивидуальное проектирование: Мы разрабатываем захватные элементы (ковши, стаканы) точно под геометрию ваших колпачков, что гарантирует надежный захват и минимальный процент повреждений.
Регулировка производительности: Оснащение частотным преобразователем позволяет плавно регулировать скорость подачи, идеально синхронизируя работу элеватора с ориентатором и укупорочной машиной.
Автоматизация: Полная автоматизация работы на основе сигналов от датчиков уровня исключает необходимость ручного контроля.
Надежность: Прочная конструкция из нержавеющей стали обеспечивает долгий срок службы даже при интенсивной эксплуатации.
Интеграция: Легко интегрируется с любыми типами ориентаторов и укупорочным оборудованием.
Если ваше производство работает с большими объемами или крупногабаритными колпачками, подъемный элеватор от Locus Robotics — это необходимая инвестиция в бесперебойность и эффективность вашей линии. Свяжитесь с нами для консультации и индивидуального расчета. Звоните по телефону 8-800-222-85-99 или пишите на mail@locus-pack.ru.
